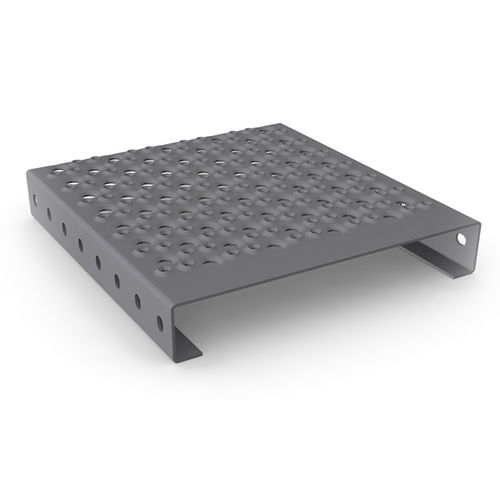

Grigliato in acciaio galvanizzato Formstep N

in alluminioin acciaio inossidabilein lamiera

Informazioni sul prodotto
I fori piccoli sbalzati verso l'alto e i fori più grandi sbalzati verso il basso conferiscono alla piastra stabilità, drenaggio e proprietà antiscivolo adatte all'uso esterno. Indicata per gradini, passerelle, piattaforme, postazioni operatori macchina e tavole per ponteggi.

Dati tecnici
Materiale | Spessore lamiera (mm) | Classe antiscivolo
Acciaio grezzo / zincato a caldo [DD11] | 2,0 / 2,5 / 3,0 | R12
Acciaio zincato Sendzimir [DX51] | 2,0 / 2,5 / 3,0 | R12
Alluminio [AIMg3] | 2,5 / 3,0 | R12
Acciaio inox [1.4301] | 2,0 | R11
Larghezze preferite | 120 / 180 / 240 / 300 / 360 / variabile
Altezze preferite | 40 / 50 / 75 / 100 / altre altezze su richiesta
Lunghezze | max. 6.000 mm
Divisore di lunghezza | 40 mm
Dimensioni o materiali speciali disponibili su richiesta. Tutte le misure in mm.

Accessori / Sistemi di fissaggio

• BPR Flangia: Connessione a clip con dado a gabbia e vite svasata M8.
• BPR Rondella metallica fusa con foro svasato: Elemento di fissaggio superiore per Formstep N e Formstep 06, compatibile con Stepclair e Airstep.
• BPR Fissaggio rapido: Connessione a clip con vite svasata M8.
• BPR Morsetto universale: Morsetto in ghisa per montaggio dal basso, disponibile in varie versioni.
• BPR Clip di supporto: Connessione di supporto premontata con vite svasata M8.

Riferimenti

• Scala, Speyer
• Witzig and Frank

Caratteristiche / specifiche tecniche

• Schema di foratura: fori piccoli sbalzati verso l'alto e fori grandi sbalzati verso il basso per stabilità e drenaggio.
• Proprietà antiscivolo adatte all'impiego esterno.
• Applicazioni consigliate: scale, passerelle, piattaforme, postazioni operatore macchina, tavole per ponteggi.
• Materiali disponibili: acciaio grezzo / zincato a caldo (DD11); acciaio zincato Sendzimir (DX51); alluminio (AIMg3); acciaio inossidabile (1.4301).
• Spessori lamiera: 2,0 / 2,5 / 3,0 mm (a seconda del materiale; acciaio inox 2,0 mm).
• Classi antiscivolo: R12 per la maggior parte dei materiali; R11 per acciaio inox.
• Larghezze preferite: 120 / 180 / 240 / 300 / 360 mm (variabile).
• Altezze preferite: 40 / 50 / 75 / 100 mm (altre altezze su richiesta).
• Lunghezza massima: 6.000 mm; divisore di lunghezza: 40 mm.
• Dimensioni e materiali speciali disponibili su richiesta. Tutte le misure in mm.
