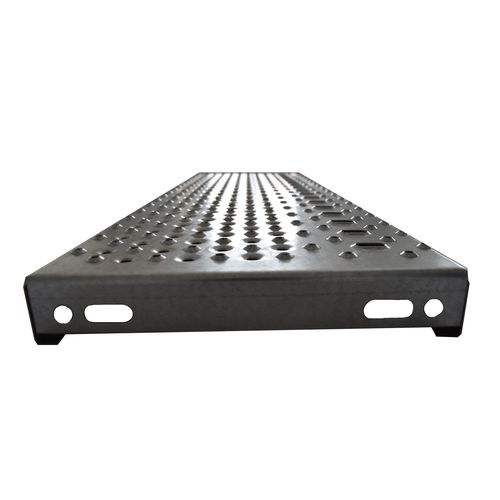

Gradino di scala contrastato Armandie

Informazioni sul prodotto
Caratteristiche

• Foratura TOLHUIT: fori tondi 5/8 impressi verso l'alto, fori tondi 8/13 impressi verso il basso e fori allungati 19/10 impressi verso l'alto sul bordo anteriore; area aperta ≈ 7 %
• Contrasto visivo sul naso per identificazione del bordo
• Bordo forato per fissaggio alle piastre laterali (spalle)
• Materiale: acciaio zincato a caldo secondo ISO 1461

Uso

• Per scale con pendenza minima di 27° (con sovrapposizione di 50 mm)
• Conforme alle normative francesi di accessibilità (ERP, APH)

Installazione

• Fissaggio alle piastre laterali con bulloni Ø12 mm (bulloni fornibili su richiesta)

Dati tecnici
Larghezza (mm): 800 | 900 | 1000 | 1200 | 1400
Profondità (mm): 330 | 330 | 330 | 330 | 330
Altezza (mm): 50 | 50 | 50 | 50 | 75
Massa (kg/pezzo): 6,7 | 7,5 | 8,2 | 9,7 | 12,1

Caratteristiche / Specifiche tecniche

• Modello: Armandie Step
• Materiale: acciaio zincato a caldo (ISO 1461)
• Dettagli foratura: TOLHUIT — 5/8 mm impressi verso l'alto; 8/13 mm impressi verso il basso; 19/10 mm allungati impressi verso l'alto sul bordo anteriore; ≈7 % area aperta
• Contrasto visivo: naso con contrasto per visibilità del bordo
• Bordo: bordo forato per fissaggio alle piastre laterali
• Pendenza minima raccomandata: 27° (con sovrapposizione 50 mm)
• Norme/Conformità: conforme a ERP e APH
• Installazione: fissare sulle piastre laterali con bulloni Ø12 mm (bulloni forniti su richiesta)
• Larghezze disponibili (mm): 800, 900, 1000, 1200, 1400
• Profondità (mm): 330 (tutte le larghezze)
• Altezze (mm): 50 per 800–1200 mm; 75 per 1400 mm
• Massa per pezzo (kg): 6,7 (800 mm) / 7,5 (900 mm) / 8,2 (1000 mm) / 9,7 (1200 mm) / 12,1 (1400 mm)
