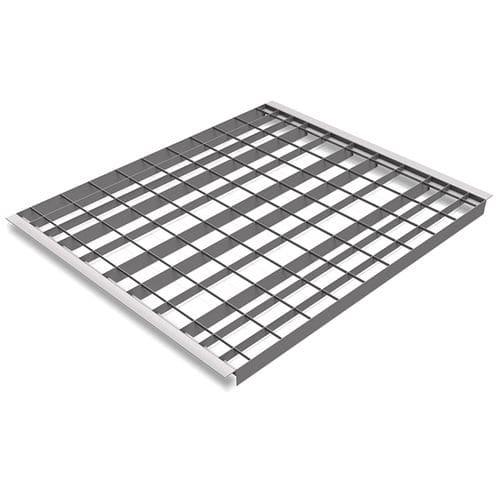

Grigliato in acciaio galvanizzato

per scaffalatura

Informazioni sul prodotto
MEISER Modul è un sistema di grigliato modulare per scaffalature progettato per Europallet e ½‑Europallet. Variare l'altezza delle barre portanti in base alle aree di carico previste consente di ridurre il materiale dove la sollecitazione è minore e di aumentare il supporto dove necessario, ottenendo un grigliato leggero e adeguato ai casi di carico definiti.

Applicazioni
I moduli sono ottimizzati per Europallet e ½‑Europallet posizionati longitudinalmente o trasversalmente. Sono adatti per carichi uniformi e per casi di carico definiti nelle scaffalature industriali e sono compatibili con impianti sprinkler.

Vantaggi del MEISER Modul

• Profilo a Z inserito per installazione a filo o quasi a filo (sovrapposizione massima 2 mm)
• Facile scelta della categoria di carico (vedi tabella)
• Lunghezze modulari standard per la maggior parte delle scaffalature (es. 1800 mm = 2 parti, 2700 mm = 3 parti, 3600 mm = 4 parti)
• Consegna rapida per prodotti standard (piccole quantità in 48 h; grandi quantità su richiesta)
• Idoneo per impianti sprinkler (sezione aperta > 90%)
• Bassa flessione sotto carico (freccia < L/200) — conforme a DIN EN 15635
• Peso ridotto e design economico
• Determinazione semplice del carico massimo per livello

Dati tecnici
MEISER produce tre tipi di grigliato, ciascuno disponibile in sei categorie di carico. L'aletta orizzontale del profilo a Z è di 40 mm per tutti i tipi.

Tabella (intestazione e righe)
1250 | 900 (895) | 890 | 60 | 1,7 | 66(99) | 66
1250 | 950 (945) | 890 | 60 | 1,7 | 66(99) | 66
1250 | 1000 (995) | 890 | 60 | 1,7 | 66(99) | 66
1000 | 900 (895) | 890 | 60 | 1,5 | 66(99) | 66
1000 | 950 (945) | 890 | 60 | 1,5 | 66(99) | 66
1000 | 1000 (995) | 890 | 60 | 1,5 | 66(99) | 66
800 | 900 (895) | 890 | 55 | 1,5 | 66(99) | 99
800 | 950 (945) | 890 | 55 | 1,5 | 66(99) | 99
800 | 1000 (995) | 890 | 55 | 1,5 | 66(99) | 99
500 | 900 (895) | 890 | 50 | 1,5 | 66(99) | 99
500 | 950 (945) | 890 | 50 | 1,5 | 66(99) | 99
500 | 1000 (995) | 890 | 50 | 1,5 | 66(99) | 99

Esempio d'applicazione
Esempio con 3 grigliati MEISER Modul, 995 x 890 mm, zincati a caldo, ciascuno con carico massimo di 1.000 kg. Possibilità di stoccaggio di Europallet e ½‑Europallet (disposizioni longitudinali, trasversali o miste).

Caratteristiche / specifiche tecniche

• Prodotto: grigliato per scaffalature MEISER Modul, ottimizzato per Europallet e ½‑Europallet
• Tipi di grigliato: 3 tipi, ciascuno in 6 categorie di carico
• Aletta orizzontale profilo Z: 40 mm (tutti i tipi)
• Sovrapposizione massima (profilo Z): 2 mm
• Idoneo per impianti sprinkler: sezione aperta > 90%
• Freccia ammessa: < L/200 (DIN EN 15635)
• Dimensioni modulari tipiche: es. 1800 mm (2 parti), 2700 mm (3 parti), 3600 mm (4 parti)
• Categorie di carico e dimensioni/ spessori: vedere tabella
• Vantaggi: peso ridotto, economicità, facile calcolo del carico massimo
