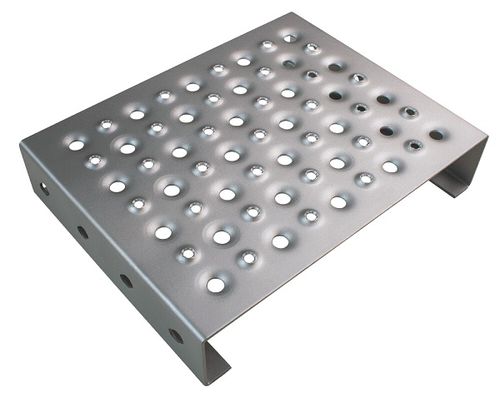

Grigliato in acciaio galvanizzato Stepplus O2

in alluminioin lamiera

Panoramica prodotto
Questa piastra presenta una superficie liscia e traslucida abbinata a un'elevata rigidità trasversale. Si impiega dove non è richiesta una superficie antiscivolo, ad esempio come ripiani per scaffalature.

Dati tecnici
Materiale | Spessore lamiera | Valutazione antiscivolo
Acciaio grezzo / zincato a caldo [DD11] | 2,0 / 2,5 | -
Acciaio zincato Sendzimir [DX51] | 2,0 / 2,5 | -
Alluminio [AIMg3] | - | -
Acciaio inossidabile [1.4301] | 2,0 | -
Larghezze preferite | 125 / 200 / 250 / 300 mm
Altezze preferite | 40 / 50 / 75 / 100 mm (altre altezze su richiesta)
Lunghezze | max. 6.000 mm
Divisore di lunghezza | 50 mm
Dimensioni e materiali speciali disponibili su richiesta. Tutte le misure in mm.

Accessori / fissaggi

• BPR Flangia: Connessione a morsetto con dado a gabbia e vite a testa svasata M8.
• BPR Contropiastra: Parte superiore per tutte le versioni Stepplus.
• BPR Rondelle T03: Parte superiore fusa per Stepbloc e Drainstep con foro per viti a testa svasata (DIN 7991).
• BPR Fissaggio rapido: Connessione a morsetto con vite a testa svasata M8.
• BPR Setztechnik (superfici chiuse): Include una foratura di ∅ 13 mm nel profilo.
• BPR Clip universale: Clip in ghisa per montaggio dal basso, disponibile in diverse versioni.

Applicazioni e riferimenti

• Alloggiamento trasformatore, Dresda
• Carl Spaeter

Specifiche tecniche

• Modello: Stepplus O2
• Marchio: MEISER
• Superficie: liscia, traslucida
• Uso principale: ripiani per scaffalature e applicazioni dove non è richiesta protezione antiscivolo
• Rigidità trasversale: progettata per elevata rigidità trasversale
• Materiali disponibili: Acciaio grezzo / zincato a caldo (DD11), Acciaio zincato Sendzimir (DX51), Alluminio (AIMg3), Acciaio inossidabile (1.4301)
• Spessori lamiera: 2,0 / 2,5 mm (a seconda del materiale); acciaio inossidabile 2,0 mm
• Larghezze preferite (mm): 125 / 200 / 250 / 300
• Altezze preferite (mm): 40 / 50 / 75 / 100 (altre altezze su richiesta)
• Lunghezza massima: 6.000 mm
• Divisore di lunghezza: 50 mm
• Tutte le misure in mm; misure e materiali speciali disponibili su richiesta
