Grigliato GRP

a maglia quadrataantiscivoloper pavimento industriale

Informazioni sul prodotto

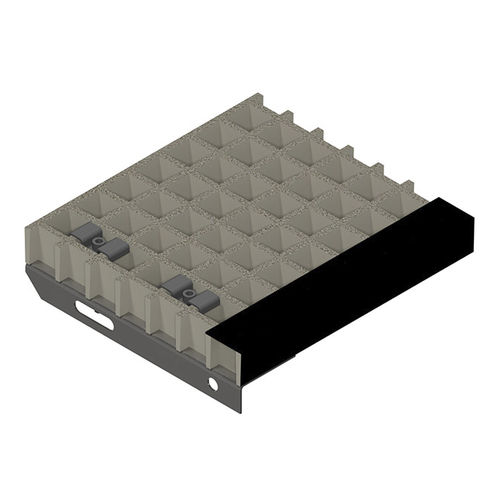

I gradini stampati in PRFV sono forniti con una battuta di sicurezza chiusa, sabbiata con corindone (nero standard, giallo opzionale) per migliorare la visibilità del profilo anteriore. Sono progettati per scale e passerelle e possono essere adattati a luce, carico e flessione ammessa.

Dati tecnici (superficie K)
Altezza H [mm] | Spessore barra basso (Su)/alto (So) [mm] | Maglia (MT) [mm] | Luce maglia [mm] | Tipo battuta | Peso [kg/pc] | Dimensioni stock [mm]/superficie
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | semplice, non rinforzato | 5,5 | 997 x 274 (K)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | semplice, non rinforzato | 18,2 | 3321 x 274 (K)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | rinforzato | 25,0 | 3321 x 282 (K)

Dati tecnici (superficie KB - corindone in stock)
Altezza H [mm] | Spessore barra basso (Su)/alto (So) [mm] | Maglia (MT) [mm] | Luce maglia [mm] | Tipo battuta | Peso [kg/pc] | Dimensioni stock [mm]/superficie
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | semplice, non rinforzato | 5,6 | 997 x 274 (KB)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | semplice, non rinforzato | 18,5 | 3321 x 274 (KB)
38 | 5/7 | 38,1 x 38,1 | ~31 x 31 | rinforzato | 25,5 | 3321 x 282 (KB)

Battuta / Flange laterali
Tipi di battuta: semplice; rinforzata con profilo angolare in PRFV. Flange laterali: avvitabili in PRFV o acciaio inox (1.4301 / 1.4571) su richiesta.

Lunghezze [mm] | Distanza fori [mm]
237 | 120
274 | 150
312 | 180

Applicazioni / Riferimenti

• Uso tipico: gradini per scale industriali, accessi di manutenzione e passerelle.
• Riferimenti: piattaforma convertitore Rostock; impianto di depurazione Ülzen.

Caratteristiche / specifiche tecniche

• Materiale: PRFV stampato (polimero rinforzato con fibra di vetro).
• Battuta di sicurezza chiusa, sabbiata con corindone (nero standard, giallo opzionale) per visibilità e resistenza allo scivolamento.
• Finiture: varie superfici antiscivolo; superficie in stock = corindone (KB).
• Varianti costruttive: lastre laminate, maglie massicce, profilati angolari laminati in PRFV secondo luce e carico.
• Flange laterali: PRFV o acciaio inox (1.4301 / 1.4571), fissaggio tramite bullonatura.
• Geometria tipica: H = 38 mm; spessore Su/So = 5/7 mm; maglia = 38,1 x 38,1 mm; luce ≈ 31 x 31 mm.
• Pesi e dimensioni a stock: vedi tabelle tecniche sopra.
• Consultare le informazioni specifiche sulle proprietà antiscivolo al momento della specifica.
