Corrimano GRP

Informazioni sul prodotto

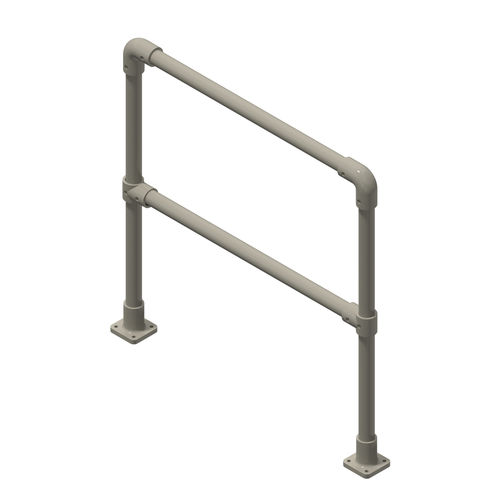

Il parapetto tubolare tondo in PRFV è realizzato con tubi tondi PRFV Ø 50 mm. Per le giunzioni dei tubi e gli angoli si impiegano apposite giunzioni in PRFV; i tubi vengono incollati nei raccordi e fissati con rivetti speciali.
Il sistema è progettato come parapetto a incastro in segmenti modulari, permettendo un montaggio rapido in cantiere.
Su richiesta il parapetto può essere ancorato alla struttura portante mediante piastre di base in PRFV o basi metalliche.

Dati tecnici - Montante, corrimano e protezione ginocchio (tubo tondo)
Dimensione (ØA X D) | Denominazione secondo EN 13706 | ~ Peso/m
50 x 4 mm | R50/4 EN 3706-OGV-IFU E23 | 1,12 kg

Dati tecnici - Zoccolo
Dimensione | Denominazione secondo EN 13706 | ~ Peso/m
150 x 12 x 3 mm | Fl 150/3 EN13706-ZGV-IFU E17 | 0,99 kg

Viste dettagliate

• Piastra di base per montante PRFV
• Sezione parapetto a incastro
• Raccordi

Caratteristiche / specifiche tecniche

• Corpo principale: tubo tondo PRFV, Ø 50 mm, spessore parete 4 mm (50 x 4 mm)
• Denominazione / norma: R50/4 EN 3706-OGV-IFU E23
• Peso approssimativo del tubo: 1,12 kg/m
• Dimensione zoccolo: 150 x 12 x 3 mm
• Denominazione / norma dello zoccolo: Fl 150/3 EN13706-ZGV-IFU E17
• Peso approssimativo dello zoccolo: 0,99 kg/m
• Connessione: raccordi speciali in PRFV con incollaggio e rivetti
• Progetto: sistema di parapetto a incastro in segmenti modulari
• Ancoraggio opzionale: fissaggio alla sottostruttura mediante piastre PRFV o basi metalliche
