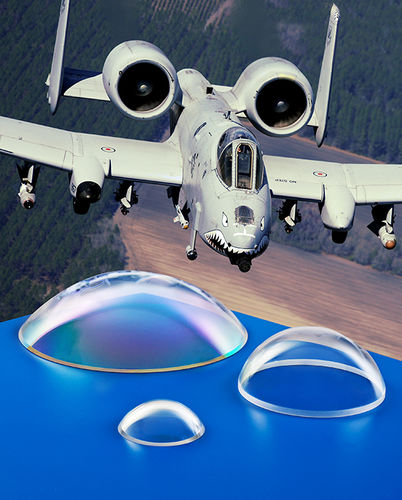

Le cupole in zaffiro ottico Meller sono realizzate in zaffiro, quarzo, vetro, silicio e germanio in dimensioni fino a 100 mm di diametro con angoli inclusi fino a 180 gradi e tolleranze dimensionali fino a +/-10 micron. Realizzate su un centro di lavoro sferico a 5 assi altamente ripetibile, presentano una variazione di spessore della parete inferiore a 25 micron.
Caratterizzate da una precisione di superficie inferiore a 1 frangia misurata a 633nm e con finiture fino a 20-10 graffio-dig per MIL-PRF-13830, le cupole ottiche Meller sono adatte per un'ampia varietà di applicazioni, comprese le cupole missilistiche ad alta velocità, i viewport e altri requisiti ottici della superficie frontale.
Le cupole ottiche in zaffiro hanno un prezzo in base al materiale, alle dimensioni, al pezzo, alla geometria e alla quantità.
Varie configurazioni possono essere realizzate su misura in base alle esigenze e alle specifiche del cliente
Fino a 250 mm di diametro, 180 gradi angolo di visione incluso
Altri materiali disponibili sono, vetri ottici, silice fusa, spinello, AlON e solfuro di zinco
Specifiche:
Materiali: Zaffiro, quarzo, vetro, silicio, germanio
Diametro: 100mm massimo +/- .025mm
Angolo incluso: 180 gradi massimo
Spessore della parete:Preferito il rapporto d'aspetto 20:1 tra diametro e spessore. Variazione dello spessore della parete inferiore a 25 micron entro una tolleranza di spessore complessivo di +/- .05mm.
Irregolarità sferica:Meno di 2 frange per pollice, misurata a 632 nanometri.
Finitura superficiale: da 80-50 a 20-10 per MIL-PRF-13830 a seconda dell'irregolarità della superficie.
Errore di centraggio:012mm massimo
Bordo smussato:Per specifica del cliente
---
