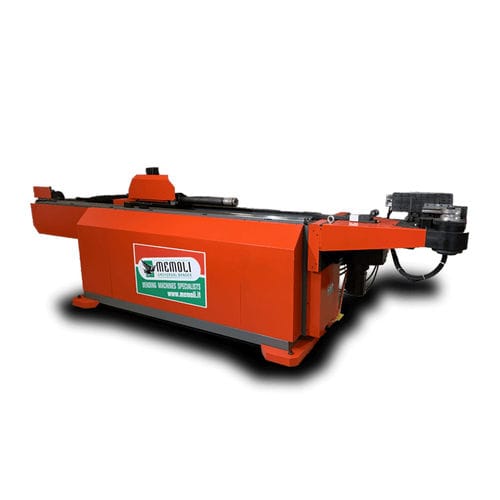

Serie di macchine curvatubi a controllo numerico 3 assi per la curvatura lineare di tubi fino a 65 millimetri di diametro.
Le macchine curvatubi della serie ACH sono macchine curvatubi completamente automatiche a CNC 3 assi: curvatura (asse Y), avanzamento (asse X) e rotazione (asse Z).
Questa curvatubi ibrida è stata sviluppata per la curvatura accurata di tubi e profili. Gli assi principali prevedono una movimentazione elettrica, mentre per gli ausiliari il comando è idraulico.
La testa di curvatura, di dimensioni estremamente ridotte, è in acciaio con trasmissione rinviata a catena per assicurare un maggiore spazio nel sotto-testa; in tal modo, si conferisce alla macchina la possibilità di curvare in un solo ciclo anche i tubi con le geometrie più complesse.
I tempi di attrezzaggio sono estremamente brevi e assicurano grande flessibilità.
La serie di macchine curvatubi con anima a controllo numerico ACH è sviluppata e prodotta interamente in Italia, in stretta collaborazione con le principali aziende di piegatura dei tubi.
CARATTERISTICHE
· Struttura in acciaio al carbonio
· Analisi di fattibilità grazie al facile ed intuitivo simulatore 3D
· Movimentazione assi primari con motori brushless CNC
· Chiusura a ginocchiera
· Estrazione anima anticipata programmabile
· Curvatura a raggio variabile
· Booster posteriore
· Predisposizione per accessorio punzonatura – apertura matrice Up/Down
· Testa di curvatura a sbalzo per lavorazione sotto testa
· Pulpito di comando separato
