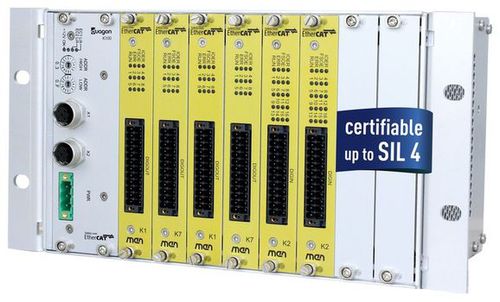

Sistema di controllo di protezione KT8

di livellodi potenzaautomatico

La piattaforma modulare d-SC è utilizzabile per applicazioni ferroviarie critiche per la sicurezza, come il controllo dei treni, l'esercizio automatico dei treni (ATO) e la protezione automatica dei treni (ATP) fino a SIL 4 (EN5012x) o SIL 3 (IEC61508). Il sistema KT8 è composto dall'unità principale K100 e da slot per schede I/O d-SC. Le schede I/O sono completamente configurabili e tutti i componenti del sistema sono collegati direttamente via Ethernet sul backplane. L'unità principale K100 fornisce le connessioni EtherCAT ad altre scatole di sistema d-SC, l'ingresso di alimentazione per il sistema e due interruttori esagonali. Con gli interruttori esadecimali del K100 si definisce l'ID univoco del telaio all'interno di una rete EtherCAT. Configurazione I/O modulare Parte del sistema duagon SAFE CONTROL d-SC è una famiglia modulare certificabile SIL 4 di prodotti standard basati su CompactPCI, utilizzabile per ogni tipo di applicazione ferroviaria critica per la sicurezza, da una singola funzione al sistema di controllo principale del treno. Può essere configurato per controllare qualsiasi elemento del treno che richieda la sicurezza funzionale, in base ai requisiti SIL 4, SIL 3 o SIL 2. d-SC comunica tramite Ethernet in tempo reale EtherCAT standard e si interfaccia con qualsiasi tipo di rete di bus di campo consistente, come MVB, CANopen, Profinet ecc. Ciò ne facilita l'integrazione in una rete TCN e in sistemi di controllo dei treni diversi a livello regionale, come ETCS, CTCS, ATCS o Klub-U. L'elevato livello di flessibilità del d-SC si traduce in un significativo risparmio di costi e di tempo durante l'informatizzazione del treno. I/O remoto compatto e conveniente Essendo modulare e certificabile SIL 4, la serie KT riduce i rischi e gli sforzi di certificazione.
