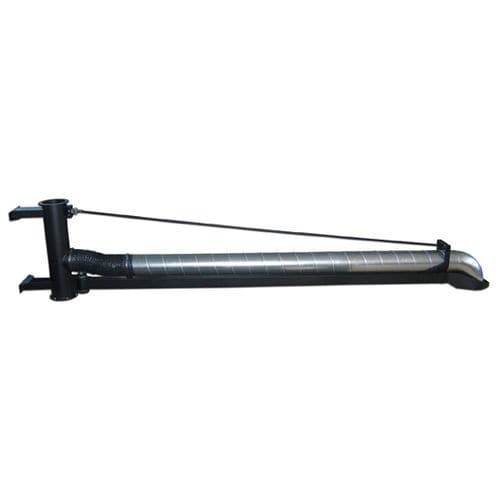

Gru a bandiera a muro Extension boom 200

articolatacon braccio regolabiledi saldatura

Panoramica del prodotto I bracci di prolunga oscillanti Oskar sono progettati per ampliare il raggio d’azione dei bracci autoportanti o di altri prodotti per lo scarico, come gli avvolgitori per tubi flessibili e i tubi flessibili sospesi. Il braccio di prolunga consente di raggiungere aree distanti da una parete o da un punto di fissaggio. Può essere utilizzato anche per sostenere elementi quali alimentatori, tubi flessibili o cavi sospesi. Le aperture superiore e inferiore della staffa di fissaggio a parete del braccio sono predisposte per il collegamento di un ventilatore o di un condotto. I bracci di prolunga sono realizzati in tubo quadrato di acciaio di grosso spessore saldato a una cerniera per impieghi gravosi. Di serie, tutte le unità sono fornite con una staffa di ingresso per il montaggio dei bracci di aspirazione Oskar. I bracci di prolunga a doppio perno sono divisi da una cerniera centrale che consente all’utente di raggiungere lo spazio retrostante il braccio di prolunga o semplicemente di aggirare un angolo. L’assenza di meccanismi interni nel condotto del braccio garantisce una caduta di pressione minima e un basso livello di rumorosità. Tutti i meccanismi di regolazione sono progettati all’esterno del braccio. I bracci di prolunga Oskar sono prodotti per impieghi gravosi caratterizzati da notevole affidabilità e lunga durata operativa. Applicazioni tipiche

• saldatura
• smerigliatura
• lucidatura
• imballaggio
• taglio
• fumi automobilistici
• nebbie d’olio e fumo
• resistenza alla temperatura standard fino a 80 °C
• intervallo di portata d’aria consigliato 1400÷2100 m^³/h

Struttura standard

• tubo spiralato zincato sulla trave di supporto
• travi di supporto in acciaio per impieghi gravosi a profilo chiuso con asta di contro-supporto metallica e presa di ingresso per bracci di aspirazione della serie 160
• tutti i supporti e le regolazioni all’esterno
• staffa di montaggio del braccio in acciaio saldato con uscite superiori o inferiori
• cuscinetti rigidi con dischi di attrito
• tubi flessibili in PVC nero (resistenti a temperature fino a 80 °C)

Configurazioni disponibili / dettagli

• Braccio estensibile a perno singolo — varianti di sbraccio: 1 m (3 ft), 2 m (6 ft), 3 m (10 ft), 4 m (14 ft), 5 m (17 ft), 6 m (20 ft)
• Braccio estensibile a doppio perno — varianti di sbraccio: 1 m (3 ft), 2 m (6 ft), 3 m (10 ft), 4 m (14 ft), 5 m (17 ft), 6 m (20 ft)

Caratteristiche / specifiche tecniche

• Famiglia di modelli: Braccio estensibile 200
• Materiale di costruzione: tubo quadrato in acciaio di grosso spessore; staffa di montaggio in acciaio saldata
• Montaggio: staffa di montaggio a parete con uscite superiori e inferiori per il collegamento a ventilatori o condotti
• Ingresso: staffa di ingresso per il montaggio dei bracci di aspirazione Oskar; presa di aspirazione per bracci di aspirazione serie 160
• Tipi di snodo: a snodo singolo e a doppio snodo (cerniera centrale nel modello a doppio snodo)
• Opzioni di sbraccio: da 1 m a 6 m a seconda della variante
• Resistenza alla temperatura (standard): fino a 80 °C (tubi flessibili e componenti dove specificato)
• Intervallo di portata d’aria consigliato: 1400–2100 m³/h
• Caratteristiche costruttive: assenza di meccanismi interni nel condotto del braccio (bassa perdita di carico, bassa rumorosità); tutte le regolazioni sono esterne; cuscinetti rigidi con dischi di attrito per il posizionamento
• Accessori / utilizzo: può sostenere alimentatori, tubi sospesi o cavi; compatibile con bracci autoportanti, avvolgituubi e tubi flessibili a caduta
