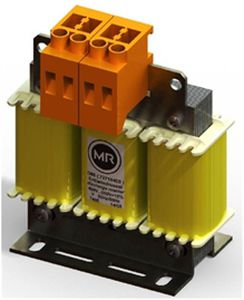

Il nostro reattore di scarico D85 è per lo scarico dei punti del condensatore. Quando il condensatore è inserito, il reattore non genera quasi non le perdite dovuto l'alta reattanza induttiva. Ciò è un vantaggio confrontato alla resistenza dello scarico del condensatore, poichè questa guida i cascami di calore supplementari al condensatore. Il reattore D85 inoltre presenta il vantaggio che la tassa di CC è molto più veloce riduttore di con una resistenza di scarico dopo che il condensatore è stato staccato dalla linea (τ < 10 s). Il D85 non è inteso per uso sui sistemi del tiristore perché, dovuto il principio di funzionamento, tensione di CC si applica ai condensatori in uno stato spento.
Perdite d'esercizio ridutrici confrontate ad una resistenza di scarico
Scarico rapido del condensatore
Una tensione nominale di 800 V dovuto la bobina vuoto-impregnata
---
