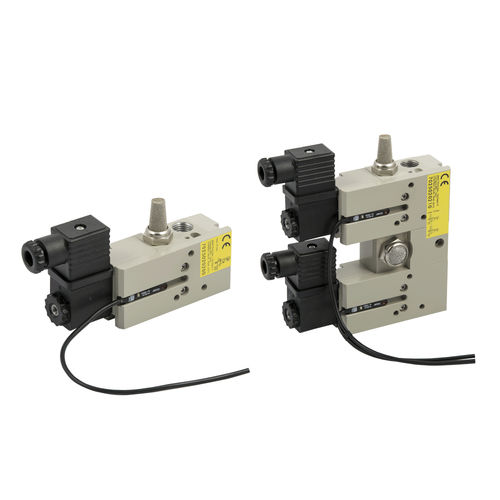

Distributore pneumatico a cassetto 70 SAFE AIR® series

ad azionamento pneumaticoa 3/2 vie

Partendo da una serie di valvole robusta ed affidabile quale è la serie 70, sono state aggiunte alcune caratteristiche peculiari quali la presenza di un sistema di diagnostica dello stato della valvola e la realizzazione di un doppio canale che garantisce la ridondanza dell’architettura. La versione più semplice è ricavata partendo da una valvola 3/2 monostabile con comando elettropneumatico. Come noto, quando questo tipo di valvola è in stato di riposo (bobina non eccitata) la porta 1 non è collegata con il circuito pneumatico di valle e la porta 2 è messa a scarico; quando la valvola è azionata (bobina eccitata) la porta 1 è collegata alla porta 2. Quando la bobina viene nuovamente diseccitata il ritorno della valvola nella posizione di riposo (e quindi la messa a scarico della porta 2) è assicurato da una molla che riporta la spola nella posizione di partenza.
