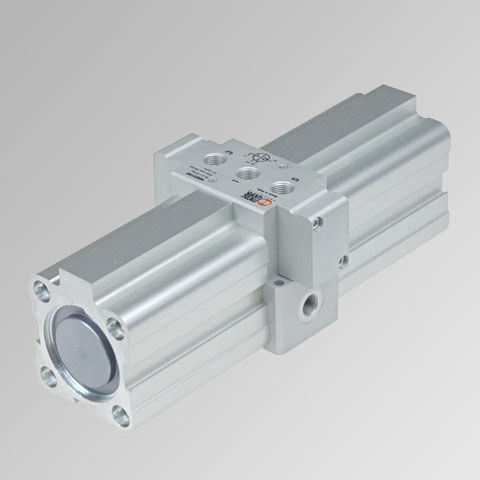

Moltiplicatore di pressione pneumatico 9002100

Il moltiplicatore di pressione aria-aria è un dispositivo automatico che comprime l’aria fornendo in uscita un flusso con pressione doppia rispetto a quella in ingresso. Tale dispositivo viene normalmente utilizzato dove si voglia intensificare localmente la pressione di alimentazione di uno o più attuatori. Essendo un dispositivo interamente pneumatico può essere utilizzato in ambienti ove sia sconsigliato l’uso di dispositivi elettrici.Il moltiplicatore può essere fornito con o senza regolatore di pressione.Il moltiplicatore è dotato di valvole di non ritorno che consentono il mantenimento della pressione in uscita anche quando viene tolta la pressione in ingresso. Quindi è necessario togliere l’alimentazione e scaricare il circuito d’utilizzo prima di effettuare qualsiasi intervento sul dispositivo.Per evitare fluttuazioni della pressione in uscita si consiglia di installare un serbatoio a valle del moltiplicatore. Il moltiplicatore di pressione è schematicamente composto da un corpo centrale (nel quale sono inserite una valvola 3-2, una valvola 5-2 e quattro valvole di non ritorno), due camicie laterali ed uno stelo passante sul quale vengono montati due pistoni. L’aria in ingresso viene compressa alternativamente da ciascun pistone in una delle due camere centrali (B e C) mentre l’altra camera centrale ed una delle due camere laterali (A e D) azionano i pistoni; la camera esterna che non partecipa all’azione di compressione viene mandata in scarico.
