Apparecchio di misura della potenza con misure di potenza e armoniche MI 2992

contatore di energiafrequenzimetrodi potenza apparente

Panoramica

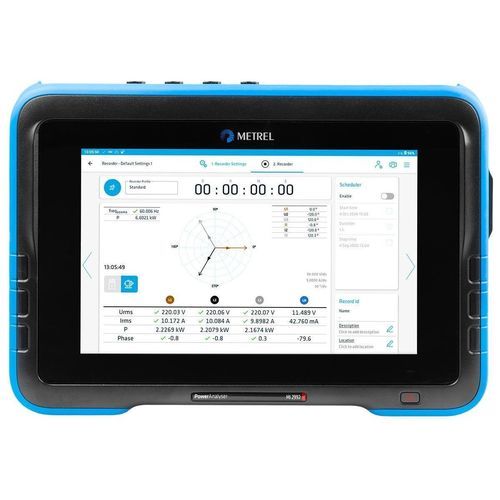

Il MI 2992 è un analizzatore portatile di qualità dell'energia trifase con display TFT a colori da 10,1”. Offre una procedura guidata per configurazioni rapide in campo e supporta registrazioni a lungo termine e attività di diagnostica. Consente misure live, revisione dei dati storici e analisi complete direttamente sul dispositivo.

Funzioni di misura

• Tensione: TRMS, DC, fondamentale, sotto/sovratensione, picco, fattore di cresta (4 canali)
• Corrente: TRMS, DC, fondamentale, picco, fattore di cresta (4 canali)
• Tipologie di connessione: 1W, 2W (split), 3W, open delta, 4W, INV-3W, INV-1W
• Misure di potenza:

  • Combinata, fondamentale, non fondamentale
  • Attiva, non attiva, apparente, induttiva, capacitiva
  • Energia consumata e generata
  • Sbilanciamento del carico
• Misure di sbilanciamento e flicker
• Armoniche fino alla 63ª e analisi di inquinamento armonico
• Analisi armonica e inter-armonica, THD (tensione & corrente) e TDD:

  • Valore assoluto
  • % RMS
  • % fondamentale
• Supraarmoniche: 2,1–14,9 kHz (step 200 Hz)
• Angolo di fase delle armoniche
• Monitoraggio e registrazione delle correnti di spunto, fattore K
• Acquisizione eventi: cali, sovratensioni, interruzioni, RVC, inrush, allarmi, segnalazioni, transitori
• Analisi qualità energetica conforme a EN 50160 e IEEE 519
• Misura temperatura, fattore di potenza e fattore di sfasamento

Caratteristiche principali

• Conformità IEC 61000-4-30 Classe A
• Alta frequenza di campionamento; profili registratore predefiniti/personalizzabili (intervallo min. 200 ms)
• Alimentazione integrata; alimentabile direttamente da morsetti P‑N o P‑P
• Acquisizione simultanea di eventi, inrush, RVC e allarmi definiti dall'utente
• Sincronizzazione oraria NTP e aggiornamento firmware automatico
• Accesso remoto via VNC Viewer e vista oscilloscope online per tensioni/correnti
• Memoria interna eMMC + microSD (fino a 32 GB); trasferimento dati via USB, SD, chiavetta USB, Ethernet
• Generazione automatica di report (EN 50160, IEEE 519, Codigo de Red, Osinergimin) ed esportazione in .xls/.csv
• Intervalli di registrazione: 200 ms (profilo speciale), 1 s … 2 h; due intervalli indipendenti per energia/domanda e altri valori
• Categorie di sovratensione: CAT IV 600 V / CAT III 1000 V; collegamento diretto a 1500 V DC con attenuatore
• Supporto DC, 50/60 Hz, 400 Hz e modalità VFD
• 4 canali tensione fino a 1000 VRMS; 4 canali corrente con riconoscimento automatico pinza
• Display touchscreen colore 10,1”; USB Type-C, Ethernet Gigabit, Wi‑Fi 802.11ac/a/b/g/n, Bluetooth 4.2/BLE
• Batteria Li‑Ion integrata

Software
Il software MPVision per PC consente il download e l'analisi avanzata dei dati registrati, il post-processing automatico e la generazione di report dettagliati sulla qualità dell'energia. Supporta il trasferimento locale/remoto dei dati e il controllo remoto dello strumento.

Norme applicate

• IEC/EN 61000-4-15 (Flickermeter)
• IEC/EN 61000-4-30 Ed. 3.0
• IEC/EN 61557-12
• IEEE 1459-2010
• IEEE 519
• EN 50160
• GOST 33073-2014, GOST R 54149:2010

Applicazioni

• Generazione di energia e impianti in media tensione
• Fonti rinnovabili e test degli statori dei generatori
• Valutazione della qualità in bassa tensione (UPS, report di sito)
• Monitoraggio di alimentazione e distribuzione, inclusi ambienti sanitari

Dati tecnici

• Dimensioni: 320 x 230 x 60 mm
• Massa: 2,5 kg

Specifiche tecniche

• 4 canali tensione, fino a 1000 VRMS
• 4 canali corrente, riconoscimento automatico pinza
• Armoniche fino alla 63ª; supraarmoniche 2,1–14,9 kHz
• Intervalli di registrazione: 200 ms a 2 h
• Memoria interna eMMC + microSD (fino a 32 GB)
• Connettività: USB Type-C, Ethernet 10/100/1000, Wi‑Fi 802.11ac/a/b/g/n, Bluetooth 4.2/BLE
• Batteria Li‑Ion integrata; alimentazione 85–500 Vac
• Categoria sovratensione: CAT IV 600 V / CAT III 1000 V
