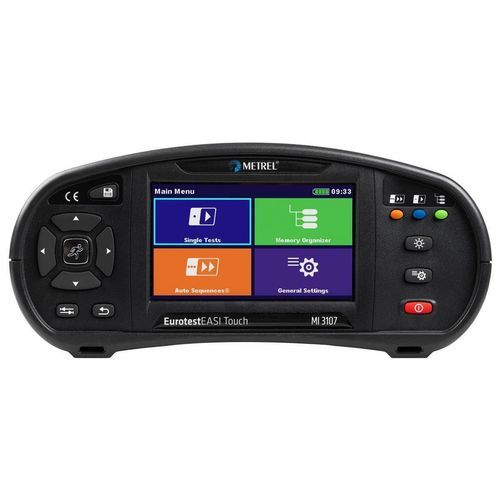

Controllore di conformità elettrica interamente automatizzato MI 3107

Panoramica
Il MI 3107 EurotestEASI Touch è un tester multifunzione portatile per prove di impianti elettrici in bassa tensione su sistemi TT e TN. Integrato in un involucro Eurotest ergonomico, fornisce misure rapide e affidabili, sequenze di prova automatizzate e supporto operativo per la conformità normativa in cantiere.

Caratteristiche principali

• Batteria Li‑ion 5,2 Ah
• Connettore USB Tipo‑C per ricarica rapida (15 V, 3 A, 45 W) e comunicazione PC
• Display touch a colori TFT 4,3" ad alta risoluzione per operazioni e inserimento dati rapidi
• Rilevamento separato del tipo di RCD e della forma di corrente; procedura RCD automatica (RCD AUTO)
• Test automatici predefiniti:
  • Auto TT
  • Auto TT RCD
  • Auto TN
  • Auto TN RCD
• Profili AUTO SEQUENCE e Multitest preimpostati
• Schermate di aiuto integrate, menu grafici e tabelle fusibili per valutazioni automatiche
• Monitoraggio tensione L‑N, L‑PE, N‑PE in tempo reale e filtraggio misure per gruppo area
• Inversione automatica della polarità nelle prove di continuità
• Connettività Wi‑Fi e Bluetooth®; compatibile con Metrel Cloud e Metrel ES Manager (alcune funzioni richiedono licenze)

Funzioni di misura

• Resistenza di isolamento (50 V, 100 V, 250 V, 500 V, 1000 V) con scarica automatica
• Continuità (inclusa acustica), compensazione automatica dei cavi e inversione automatica della polarità
• Impedenze linea/boucle: Zline L‑L, L‑N; Zloop L‑PE; Zs (RCD) 3‑wire; tabelle fusibili e Ipfc max fino a 20 kA
• Prove RCD: tipi AC, A, F, B, B+, RCD(t), MI‑RCD, EV‑RCD; correnti da 10 mA a 1000 mA; funzioni RCD I Ramp e RCD AUTO; test trifase
• Resistenza di terra: misure 2‑wire e 3‑wire, test lead earth/PE 200 mA, ring test (UK) e valutazione automatica
• Misure EVSE e sequenze AUTO EVSE opzionali con adattatori dedicati

Applicazioni

• Verifiche iniziali e periodiche di impianti domestici e piccoli uffici
• Prove su sistemi TT e TN
• Controlli di sicurezza antincendio, diagnostica e manutenzione post‑riparazione
• Test e verifica di impianti di ricarica veicoli elettrici (EVSE)
• Misure di messa a terra e protezione contro i fulmini

Utenti previsti

• Aziende di installazione elettrica e elettricisti
• Ispettori elettrici e responsabili della sicurezza
• Personale di manutenzione di impianti e servizi tecnici
• Installatori e specialisti EVSE

Normative applicate

• IEC/EN 60364 e parti correlate (verifica e protezione dalle scosse)
• Serie IEC/EN 61557 (parti 1,2,3,4,5,6,7,10,12)
• IEC/EN 61008‑1, IEC/EN 61009; IEC 62305; BS 7671; AS/NZS 3017/3018
• IEC/EN 61010 e IEC/EN 61326 (sicurezza e EMC); IEC/EN 61851, IEC/EN 62752 (EVSE)

Funzioni automatiche / Interfaccia

• Test Auto per TT e TN inclusi AUTO TN/RCD e AUTO TT RCD
• Profili AUTO SEQUENCE con valutazione PASS/FAIL e workflow QR/barcode opzionali
• Interfaccia touch adattabile, menu grafici di supporto e memoria/database multilivello

Accessori e opzioni

• Adattatori EVSE opzionali (Mode 3, adattatori EVSE)
• Adattatori Ring/Active/Passive e adattatori specializzati (UK Ring, Active Impedance Adapter, EASYswitch, Tip/Plug Commanders)
• Opzioni Bluetooth, app mobili e licenze Metrel Cloud per trasferimento dati e reportistica

Caratteristiche tecniche

• Modello: MI 3107 EurotestEASI Touch
• Marca: Metrel
• Dimensioni: 230 x 103 x 115 mm
• Peso: 1,4 kg
• Batteria: Li‑ion 5,2 Ah (ricaricabile)
• Connettore: USB Tipo‑C (carica e comunicazione PC, 15 V, 3 A, 45 W)
• Display: 4,3" TFT colore touch
• Memoria: memoria interna e compatibilità microSD
• Connettività: Wi‑Fi, Bluetooth®, USB/USB‑C; compatibile Metrel Cloud e Metrel ES Manager (alcune funzioni richiedono licenze)
• Misure tipiche: isolamento, continuità, impedenza linea/boucle, resistenza di terra, efficacia RCD, monitoraggio EVSE (opz.)
• Tensioni di prova isolamento: 50 V, 100 V, 250 V, 500 V, 1000 V
• Correnti RCD: 10 mA–1000 mA; Ipfc max fino a 20 kA
• Classi di protezione: CAT IV 300 V, CAT III 600 V
