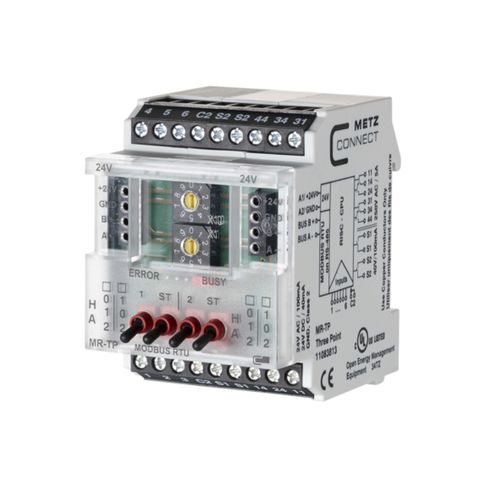

Modulo I/O digitale MR-TP Modbus RTU

Modbuscon uscita a relè6 ingressi digitali

Il modulo a tre punti Modbus con 6 ingressi digitali, 2 uscite a relè a due livelli e 2 uscite digitali è stato sviluppato per compiti di commutazione decentralizzati. È adatto per la commutazione, ad esempio, di pompe e ventilatori a più livelli o di prese d'aria. In questo caso è necessario proteggere i contatti dei relè con misure adeguate in funzione del carico. Gli ingressi e le uscite possono essere commutati e scansionati tramite registri standard attraverso un master Modbus. I morsetti di ingresso da 1 a 6 sono cablati con i morsetti C2 su due poli per interruttori o contatti a potenziale zero. Il modulo dispone di un controllo manuale per le uscite. L'indirizzo del modulo, il bit rate e la parità si impostano con due interruttori rotanti sul frontale o via software. Adatto per il montaggio decentralizzato su guida DIN TH35 secondo la norma IEC 60715 in armadi di distribuzione elettrica. ・Collegamento con morsettiere a vite
