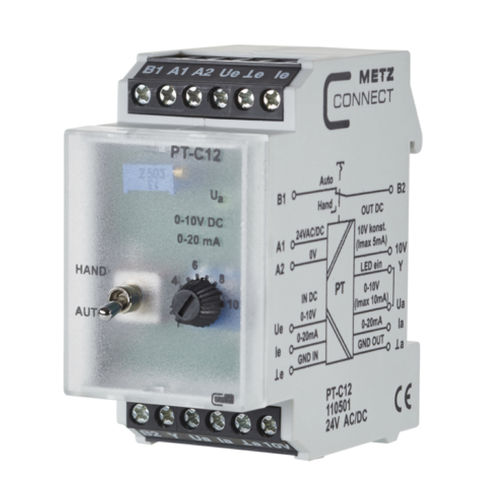

Convertitore di segnale analogico PT-C12 24 V

L'isolatore di potenziale / convertitore di segnale viene utilizzato per isolare segnali analogici nell'intervallo da 0 a 10 V CC e da 0 a 20 mA CC o per una conversione del segnale da 0 a 10 V CC a 0 a 20 mA CC o da 0 a 20 mA CC a 0 a 10 V CC. I segnali di ingresso e di uscita e la tensione di alimentazione sono elettricamente isolati tra loro. È possibile collegare al dispositivo un segnale di ingresso da 0 a 10 V o da 0 a 20 mA. Funzione di isolamento elettrico: Con il PT-C12, il segnale di ingresso da 0 a 10 V viene regolato proporzionalmente al segnale di uscita da 0 a 10 V. Il PTi-C12 regola il segnale di ingresso da 0 a 20 mA proporzionalmente al segnale di uscita da 0 a 20 mA. Funzione Conversione del segnale con separazione di potenziale: Con una conversione del segnale da 0 a 10 V a 0 a 20 mA o da 0 a 20 mA a 0 a 10 V, il segnale di uscita così convertito può essere regolato mediante un trimmer del mandrino integrato. Inoltre, è integrata un'opzione di funzionamento manuale di emergenza con un interruttore MANUAL AUTO con contatto di feedback. Il segnale di uscita da 0 a 10 V o da 0 a 20 mA può essere impostato tramite il potenziometro frontale quando l'interruttore è in posizione MANUALE. È disponibile una tensione di uscita costante di max. 10 V CC e 5 mA al morsetto 10 V. L'ingresso Y è utilizzato per la visualizzazione a LED della tensione di uscita Ua. La luminosità del LED dipende dal livello del segnale di uscita (ponte tra Ua e Y). In alternativa, è possibile collegare al display LED un segnale esterno all'ingresso Y da 0 a 10 V CC. ・Collegamento con morsettiere a vite
