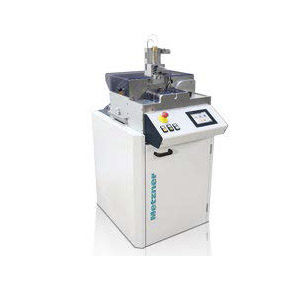

Macchina di trattamento di schermatura di cavi CS series

Le macchine semiautomatiche per la lavorazione degli schermi dei cavi "Metzner CS-10" e "Metzner CS-20" sono soluzioni brevettate per la lavorazione rapida ed estremamente precisa degli schermi dei cavi e delle trecce per cavi. Sviluppata per l'elaborazione dello schermo del cavo nei veicoli ibridi ed elettrici, questa macchina utilizza un processo unico per fornire un'elaborazione completa dello schermo del cavo: Apertura dello schermo del cavo schermato, taglio, piegatura e spellatura della guaina esterna o del conduttore interno. Con il "CS-10" e "CS-20" Metzner offre due concetti di elaborazione che si definiscono in base al diametro esterno del cavo. Per tutti i cavi fino a 20 mm di diametro la treccia di schermatura viene aperta con una procedura brevettata prima di essere tagliata ed estroflessa. I cavi con un conduttore interno possono poi essere spellati facilmente. Questo processo è invertito per i cavi più piccoli fino a 8 mm di diametro: Spelatura della guaina esterna prima, poi apertura, estroflessione e taglio della schermatura del cavo. Inoltre, è possibile un taglio preciso a misura per cavi fino a 8 mm di diametro. Tutti i processi sono progettati per eliminare i danni alla guaina, all'isolamento interno o alla treccia di schermatura. Il pannello di controllo di facile utilizzo può essere utilizzato per programmare molti parametri tra cui la lunghezza di strappo e il percorso di inserimento. Caratteristiche principali - Processo brevettato per macchina schermatrice per cavi fino a 20 mm di diametro - Elaborazione automatica della treccia di schermatura del cavo con qualità di elaborazione costante - Apertura dello schermo del cavo - Tagliare lo schermo del cavo a misura e tagliare lo schermo del cavo in diagonale - Spelatura della guaina del cavo, del conduttore interno o del materiale isolante - Taglio finale integrato per cavi fino a 8 mm di diametro - Tempo di ciclo veloce e superiore rispetto a metodi di lavorazione simili
