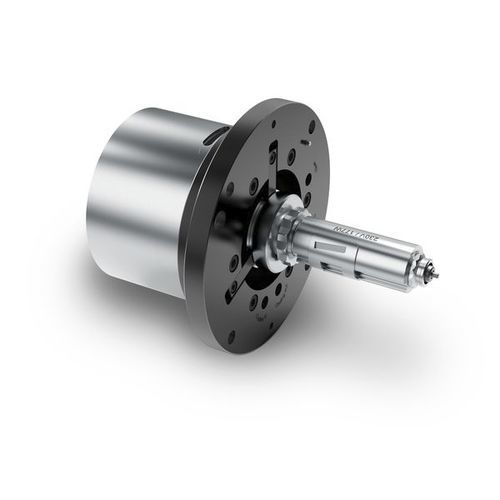

Ugello di raffreddamento EH 4050 series

di iniezionea canale caldoper materiali fusi

L’EH 4050 consente l’iniezione in asse rispetto al centro stampo come diretta estensione dell’ugello pressa. Grazie all’otturatore integrato, l’EH 4050 raggiunge i migliori risultati visibili sul pezzo stampato ad iniezione. L’otturatore è azionato da un pistone che garantisce l’assenza di forze laterali sull’otturatore. Il diametro del foro di iniezione può essere reso relativamente grande rispetto a quello di una sezione circolare e sarà chiuso perfettamente dall’otturatore alla fine del processo di iniezione. Per ottenere un’impronta perfetta dell’otturatore sul pezzo stampato a iniezione, la posizione dell’otturatore può essere regolata con precisione mediante l’ugello installato. L’unità compatta e pronta per il montaggio elimina la necessità di complesse fresature e costosi lavori di installazione. L’EH 4050 è stata progettata in modo che il meccanismo di azionamento raffreddato si trovi all’esterno dello stampo, riducendo così al minimo l’altezza dello stampo. La piastra porta-punzoni temprata dell’unità serve anche a centrare lo stampo nella piastra della macchina. L’alimentazione di aria o olio mediante e l’alimentazione dell’acqua di raffreddamento vengono solitamente effettuate mediante fori nella piastra di staffaggio. Opzionalmente, questi possono essere alimentati anche mediante connessioni per le quali sono già presenti relative filettature nella piastra di tenuta. Le varianti di iniezione e le lunghezze dell’ugello possono essere selezionate liberamente dalla gamma di ugelli smartFILL.
