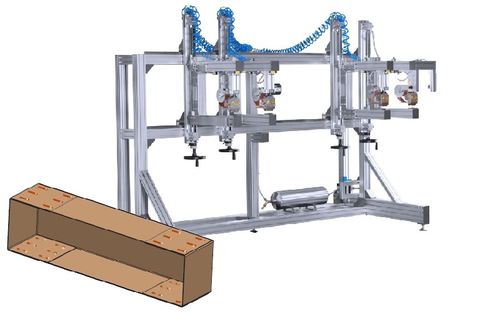

Aggraffatrice pneumatica SGR 4 / GAR

per cartoniper movimentazionea 4 teste

Dispositivo di pinzatura SGR 4 / GAR con 4 teste di pinzatura. Per la pinzatura di grandi scatole pieghevoli in cartone ondulato La scatola pieghevole (KA) viene piegata manualmente, spinta tra la testa di pinzatura (HK) e l'incudine di pinzatura (HA) e fissata con le piastre di bloccaggio (KL). Attivando la valvola a due mani (ZH) (premere entrambi i pulsanti contemporaneamente!), le teste di pinzatura collegate (HE) vengono attivate e tutte le graffe attivate vengono posizionate contemporaneamente. Dopo aver rilasciato la valvola a due mani (ZH), le teste di pinzatura tornano alla loro posizione iniziale. La scatola pieghevole pinzata (KA) può essere rimossa. Descrizione tecnica Dispositivo di pinzatura SGR 4 / GAR (MEZ/SGR/B 36-70/4X/GAR) - SGR4 / GAR / QE = pinzatura trasversale. - Profondità massima della gola: circa 450 mm. - Campo di regolazione: ca. 120 -2600 mm - Distanza di pinzatura dal bordo: min. 45 mm. - Valvola di sicurezza a due mani e unità di manutenzione incluse. Il dispositivo di pinzatura può essere equipaggiato con diverse teste di pinzatura per punti a spirale vedi teste di pinzatura > A 20, B 36, C 13. Il dispositivo di pinzatura pneumatico può essere fornito con una pinzatura trasversale o longitudinale opzionale (QE e LE). 1223dt
