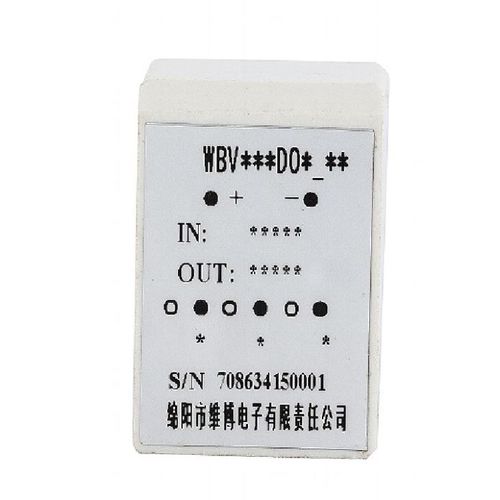

Sensore di tensione AC WBV411D07

WBV411D07 usa un modulo speciale di isolamento per misurare la tensione di CA di frequenza di potere nella griglia e nel circuito di potere in tempo reale e per convertirla nella tensione di CC (Uz) uscita della vertebra standard; con alta precisione, alto isolamento, ampia risposta in frequenza, deriva bassa, basso consumo di potere largo, vasta gamma di temperatura e piccola dimensione. Questo prodotto è adatto ad attrezzatura di potere, sistema di automazione del monitoraggio della rete di potere, sistema di monitoraggio di controllo industriale, sistema di segnale ferroviario, ecc. Ci sono i seguenti requisiti di base per i sensori di tensione. (1) Il sensore di tensione collegato al circuito in prova non deve fondamentalmente influenzare l'ampiezza e la forma d'onda della tensione misurata. (2) La forma d'onda della tensione ottenuta dal sensore di tensione dovrebbe essere la stessa della forma d'onda della tensione da misurare. Il rapporto di divisione della tensione dovrebbe essere indipendente dalla frequenza e dall'ampiezza della tensione misurata. (3) Il rapporto di divisione della tensione è indipendente o sostanzialmente indipendente dalle condizioni atmosferiche (pressione dell'aria, temperatura, umidità). (4) La potenza consumata dal sensore di tensione dovrebbe essere piccola. In determinate condizioni di raffreddamento, l'aumento di temperatura causato dall'energia elettrica dissipata dal divisore di tensione non dovrebbe causare un cambiamento nel rapporto di pressione parziale. (5) Il sensore di tensione non deve essere disturbato da campi elettromagnetici esterni e, d'altra parte, non deve generare forti interferenze elettromagnetiche nell'ambiente esterno.
