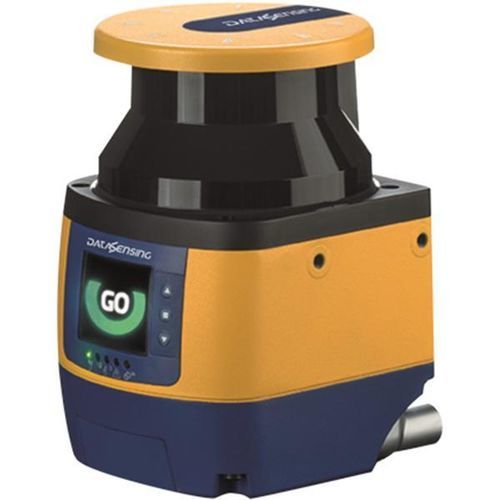

Testa di scansione laser 2D SLS10

ad alta precisionead alte prestazioni

Panoramica

• Quasi 240 m2 monitorati in sicurezza, con 10 m su 275°
• Dimensioni (l,p,h): 102 , 112,5, 152 mm
• Programmazione semplice con interfaccia grafica intuitiva e universale
• Filtraggio avanzato della polvere
• Connessione I/O con cavi standard M12
• Fino a 3 zone di sicurezza simultanee
• 2 zone di avviso fino a 40 m
• Fino a 70 set di zone
• Capacità di rilevamento selezionabile: 30/40/50/60/70/120 mm
• Muting dinamico parziale
• Supporti metallici che consentono orientamento completo e sostituzione rapida
• Protocollo avanzato di dati di misura
• Display grafico a colori per monitoraggio e diagnostica
• Misura di velocità e posizione con ingresso encoder

Caratteristiche e prestazioni
Risoluzione angolare: 0,1° .. 0,059°
Portata di sicurezza (min): 0,05 m
Portata di sicurezza (max) [capacità di rilevamento]: = 10 m
Portata di avviso (max): 40 m
Remissione target rilevabile: 1,8% … 1000%
N° zone di sicurezza simultanee (max): 3
N° zone di avviso simultanee (max): 2
N° set di zone (max): 20 (con connettore M12-17 poli); 70 (con connettori M12-17 poli + M12-8 poli)
N° set di punti di riferimento (max): 70
Tempo di risposta max: Min 62 ms @5,5 m; 84 ms @9 m; 103 ms @10 m programmabile
Zona di tolleranza: 100 mm
Supplemento per retroriflettori sul piano di scansione davanti a una zona di sicurezza: 200 mm

Parametri di sicurezza
Tipo: 3 (EN ISO 13849-1)
SIL: 2 (IEC 61508)
Cat.: 3 (EN ISO 13849-1)
PL: d (EN ISO 13849-1)
TM (Mission Time): 20 anni (EN ISO 13849-1)

Uscite
Ingresso ad alta velocità: 4
Numero max di ingressi configurabili: 12 (4 alta frequenza per encoder)
Numero max I/O configurabili: 4
Numero max di uscite configurabili: 2

Dati elettrici
Alimentazione: 16,8 V <= Vdc <= 28,8 V
Consumo: 8 W @24 V, dispositivo singolo, senza carico
Classe di protezione: III (EN/IEC 61140)

Dati meccanici
Dimensioni: 102 x 113 x 152 mm
Materiale: Metallo - Alluminio / PMMA
Materiale involucro: Alluminio verniciato / PC
Materiale finestra ottica: PMMA

Comunicazione
Interfacce di rete: Ethernet 10/100 Mbit/s

HMI/UI
Interfacce di configurazione e monitoraggio: DL Sentinel 5.0 (con Optima Tune Technology)
Indicatori LED: OSSD / Warning / Interlock

Dati ambientali
Umidità: 15 ... 95 %
Involucro: IP 65 (EN 60529)
Temperatura di esercizio: -10 ... 50 °C
Temperatura di immagazzinamento: -20 ... 70 °C
Resistenza alle vibrazioni: Secondo IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) Classe 3M7 (uso stazionario) Classe 5M1 (installazione su veicolo a terra)
Resistenza agli urti: Secondo IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4); IEC 60068-2-75 Classe 3M7 (uso stazionario) Classe 5M1 (installazione su veicolo a terra)

Dati ottici
Lunghezza d'onda laser: 905 nm
Mono/Colore: 3 ns
Classe laser/Laserklass: CLASS 1 (EN 60825-1:2014)

Funzioni
Allarme generico: disponibile
Allarme finestra pulita: disponibile
Abilitazione muting: disponibile
Muting: disponibile
Override: disponibile
Filtraggio polvere: disponibile
EDM (External Device Monitoring): disponibile
Muting parziale: disponibile
Pre-allarme (avviso): disponibile
Protocollo avanzato di trasferimento dati: disponibile
Reset (ciclo di riavvio): disponibile
Riavvio manuale/automatico: disponibile
Spegnimento (mute): disponibile
Ingresso encoder: disponibile
Trigger esterno di avvio: disponibile
Gestione encoder per commutazione set di zone (velocità e posizionale): disponibile

Specifiche tecniche

• Nome prodotto: Enhanced Laser Sentinel SLS10
• Modello / denominazione commerciale: SLS-M10-E-1708-E
• Codice prodotto mostrato nella pagina: 958000035
• Area monitorata: quasi 240 m2 (10 m su 275°)
• Capacità di rilevamento selezionabile: 30/40/50/60/70/120 mm
• Zone di sicurezza: fino a 3 simultanee
• Zone di avviso: fino a 2 (fino a 40 m)
• Set di zone: fino a 70 (con connettori specificati)
• Risoluzione angolare: 0,1° .. 0,059°
• Tempo di risposta (programmabile): da 62 ms a 103 ms a seconda della distanza
• Alimentazione: 16.8 - 28.8 Vdc; consumo 8 W @24 V (senza carico)
• Protezione / Involucro: IP65
• Intervallo di temperatura di funzionamento: -10 a 50 °C
• Materiali: Metallo - Alluminio / PMMA; involucro in alluminio verniciato / PC; finestra ottica PMMA
• Rete: Ethernet 10/100 Mbit/s
• HMI: GUI DL Sentinel 5.0 con display grafico a colori
• Certificazioni di sicurezza indicate: UL, TUV, CE, UKCA
