Kit di valutazione per sensori eNDIRi²

per emettitore infrarossoper rilevatore di gasper convertitore di segnale

Breve descrizione
Il kit di valutazione eNDIRi² è una piattaforma all-in-one per la valutazione e il prototipaggio di emettitori e rilevatori a infrarossi NDIR. Combina un'unità principale, schede di interfaccia/configurazione, componenti IR coordinati e software di analisi per accelerare le misure, la selezione dei componenti e lo sviluppo di sistemi di analisi dei gas.

Punti chiave

• Pronto per la misura: valutazione rapida di emettitori e rilevatori IR
• Set completo e coordinato di hardware, software e componenti IR
• App gratuita eNDRi² per acquisizione, analisi e visualizzazione dei dati
• Applicazioni: misure industriali, prototipazione, R&S e formazione
• Avvio rapido: manuale e impostazioni preconfigurate per misure CO2

Aree di applicazione

• Analisi dei gas industriale: valutazione, selezione e test comparativi dei componenti
• Prototipazione: integrazione rapida e primi test funzionali dei sistemi di misura
• Ricerca e sviluppo: esperimenti di laboratorio e validazione di concetti
• Formazione e didattica: dimostrazioni pratiche dei principi di misura NDIR

Ambito funzionale

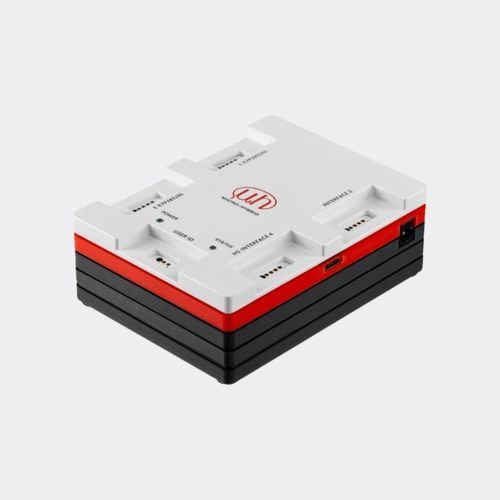

L'Unità Principale fornisce alimentazione, esegue l'elaborazione del segnale e comunica con un PC. È la piattaforma di base per emettitori, rilevatori e schede di configurazione connesse.

• Interfacce: quattro prese per interfacce rilevatore ed emettitore, incluso un porto compatibile ad alta velocità
• Alimentazione: 5 V via USB o 12 V tramite alimentatore esterno (raccomandato per output emettitore più elevati)
• Controllo esterno: supporto per sorgenti di clock esterne da 0,1 Hz a 100 Hz

Interfacce e schede di configurazione
Le interfacce e le schede di configurazione adattano i livelli di segnale e la sincronizzazione ai diversi componenti IR. Forniscono controllo preciso della modulazione e del condizionamento necessari per misure affidabili e integrazione senza interruzioni con l'Unità Principale.

App eNDRi² (software)
L'app eNDRi² controlla i componenti collegati, acquisisce dati e offre strumenti di analisi e visualizzazione.

• Gestione componenti: rilevamento automatico di rilevatori ed emettitori
• Impostazioni parametri: regolazione di guadagno, offset e frequenze di modulazione
• Visualizzazione segnali: quattro finestre oscilloscopio per visualizzazione in tempo reale
• Analisi avanzata: opzioni di filtro (passa basso, passa alto, passa banda) e calcoli basati su formule
• Gestione dati: file progetto (*.ndir) ed esportazione dei dati di misura in formato CSV
• Aggiornamenti: controllo e installazione automatica degli aggiornamenti firmware

Installazione e utilizzo
Il manuale include istruzioni passo passo per l'assemblaggio hardware e l'installazione del software. Il kit contiene impostazioni preconfigurate e una guida di avvio rapido per test CO2. Le schede tecniche dei componenti sono disponibili nella documentazione di prodotto.

Prezzi (prezzi per volume)
Quantità | Prezzo
a partire da 1 | 0,00 €

Caratteristiche / Specifiche tecniche

• Nome commerciale: eNDIRi² evaluation kit
• Designazione modello (produttore): NDIR evaluation kit 2.0 | 7206.04-5.51
• ID prodotto: 1212
• Contenuto tipico del kit: Unità Principale, interfacce e schede di configurazione, emettitori IR (compatibili con le serie JSIR340/JSIR350), rilevatori termopila (MTS2SENS, MTS4SENS), rilevatori piroelettrici (MPS2SENS, MPS4SENS), cuvetta (cella gas chiusa), alimentatore, adattatori di spina, software (eNDRi² app)
• Interfacce: 4 prese rilevatore/emettitore (1x compatibile alta velocità)
• Opzioni di alimentazione: 5 V via USB o 12 V tramite alimentatore esterno (raccomandato per output emettitore più elevati)
• Supporto clock esterno: 0,1 Hz a 100 Hz
• Funzionalità software: 4 finestre oscilloscopio, opzioni di filtro, calcoli con formule, esportazione CSV, file progetto (*.ndir), aggiornamenti firmware automatici
• Applicazioni tipiche: analisi gas industriale, prototipazione, R&S, formazione e didattica
• Disponibilità: Disponibile
• Indicazione prezzo: da 0,00 €
