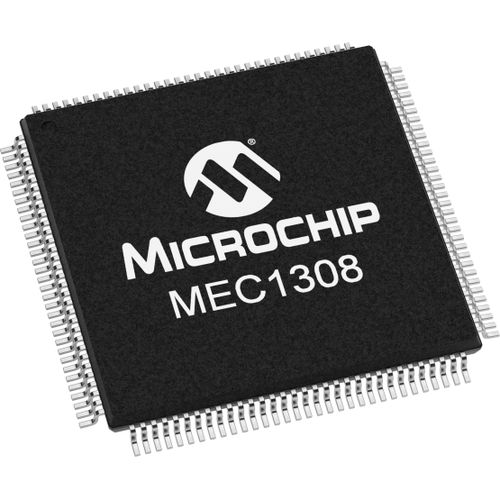

Microcontrollore 32 bit MEC1308

di uso generaledi bassa potenzaARM

MEC1308 è un controller I/O per notebook che incorpora un controller di sistema per tastiera ad alte prestazioni basato su 8051 con 64K byte di RAM, 1 Kbyte di memoria di avvio e registri a batteria da 16 byte. La RAM da 64K è caricata tramite l'interfaccia di memoria SPI HOST/8051, che può essere configurata in configurazione flash SPI commutata o in configurazione flash SPI (Serial Peripheral Interface) parallela condivisa. Dispone di quattro porte PS/2; una UART a 2 pin compatibile con 16C550A per la porta di debug; un ricevitore a infrarossi consumer per Vista, due controller I2C/SMBus di tipo 8584 con due porte selezionabili per controller e un'interfaccia IRQ seriale per agenti periferici. Il MEC1308 dispone di due piani di alimentazione separati per fornire funzioni di "accensione istantanea" e di gestione dell'alimentazione del sistema. Inoltre, il MEC1308 incorpora un sofisticato circuito di controllo dell'alimentazione (PCC). Caratteristiche del prodotto controllore di sistema 8051 controllore di sistema ARM a 32 bit 132 pacchetto DQFN Flash SPI esterno 64KB RAM matrice di scansione della tastiera 18x8 7 pin di uscita generici aggiuntivi 4 porte SMBus 4 canali di conversione analogico-digitale 4 LED 2 timer a bassa potenza Parametrizzazione Matrice di scansione della tastiera - 18x8 UART - Y Interfaccia host - LPC Motore di crittografia - No Memorizzazione del codice - Flash SPI esterna Temperatura di funzionamento - Da 0° C a +70° C Timer a basso consumo - 2 Tachimetro - 0 Ingressi tachimetro ventola - 2 Frequenza operativa massima - 32 MHz Reset PCI - 0 RAM dati - 256 byte Controllore ventola automatica HW - 0 GPIO - 48 PWM - 4 Pacchetto - VTQFP a 128 pin, TFBGA a 144 sfere Alimentazione VBAT, interfaccia di controllo dell'alimentazione - N LED - 4 Convertitore analogico-digitale - 4 canali Cattura/confronto - 0 Monitoraggio temperatura - 0 Porte SMBus - 4 Collegamento BC - 1 SPI_Host - 1 Flash/Codice RAM - 64KB RAM EEPROM - 0 PECI - 2
