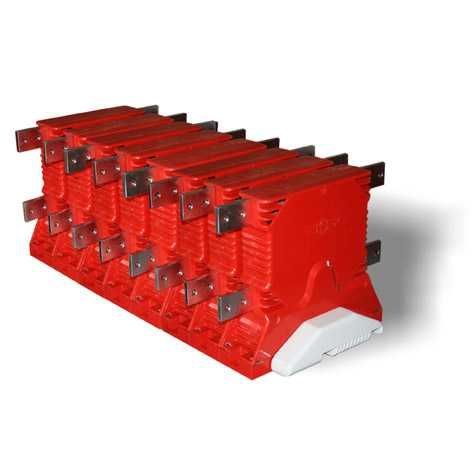

Sezionatori di scarico modulari multipolari a più posizioni, con opzione di controllo binario.
I sezionatori sono configurabili per un montaggio a fianco a fianco di più poli, tutti completamente indipendenti e controllati da un motore attraverso un dispositivo elettronico integrato che permette di ottenere ogni combinazione possibile di posizione.
La struttura modulare consente una facile manutenzione grazie alla possibilità di semplice sostituzione di ogni singolo polo.
L'unità di controllo offre la possibilità di interfacciare ogni tipo di logica di controllo per mezzo di una trasmissione master / slave su BUS seriale. Il BUS di controllo dei poli è separato dal BUS di campo. I feedback possono essere gestiti, su richiesta, tramite un connettore a bassa tensione installato su ogni polo. L’unità di controllo dispone di un'interfaccia che consente, facoltativamente, utilizzando un apposito software, la diagnostica (n° di operazioni, consumo di corrente, temperatura ambiente, tempo di commutazione...) ed è accessibile direttamente da PC.
Norma di riferimento IEC 60077-2.
Principali caratteristiche di ciascun polo:
2 versioni: corrente termica pari a 1.000 o 2.000 A
3 configurazioni: N.A., N.A. + N.C. o C.O.
Dispositivo di controllo integrato per la logica di comando
Struttura totalmente modulare
Principali caratteristiche del controllo:
Azionamento mediante motore elettrico
Controllo elettronico della posizione dei poli
Numero quasi infinito di combinazioni della posizione dei poli.
Accesso alle posizioni predefinite sequenziale o mediante segnale di controllo dedicato
