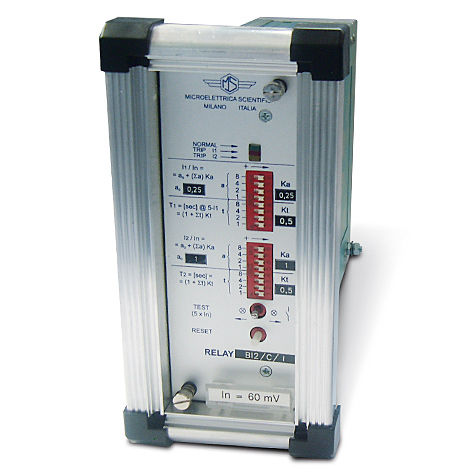

Relè di protezione di potenza A Line

per montaggio a filomodulareelettronico

La serie di relè di protezione elettronici analogici presentata di seguito è stata progettata con le tecnologie più avanzate per offrire il massimo livello di affidabilità, precisione e immunità alle interferenze, ed è realizzata utilizzando componenti di prima qualità, sovradimensionati e protetti in modo sicuro. L’affidabilità del prodotto è garantita da rigorose procedure di collaudo e controllo qualità. Ingressi di misura isolati tramite trasformatori adattatori interni Gruppo di alimentazione ausiliaria intercambiabile multitensione c.c. e c.a. autoregolante Esecuzione estraibile modulare su scheda circuito stampato di formato standard europeo Schede di vetroresina rinforzata con piste circuito in rame stagnato ricoperto con solder Indicazione componenti serigrafata; trattamento speciale protettivo al silicone Connettori schede ad innesto con pins dorati ognuno con portata continua 10A e sovraccaricabilità 200A per 1 sec “E” per montaggio incassato con morsetterie posteriori, scheda relè estraibile con contatti di corto circuito automatico dei circuiti amperometrici. Coperchio fontale trasparente, grado di protezione IP54 con accessori per montaggio interno sporgente (“E/I”). La modularità delle schede permette di fornire, a richiesta, complessi di protezioni in un unico contenitore. “E/R” Cassetto unificato rack 19”3U (8 schede) con morsetterie posteriori, schede estraibili con contatti di corto circuito automatico dei circuiti amperometrici. Relè di uscita Sono disponibili due versioni: Versione a lancio (standard): i relè di uscita sono diseccitati in condizioni di lavoro normale e si eccitano per l’intervento della protezione
