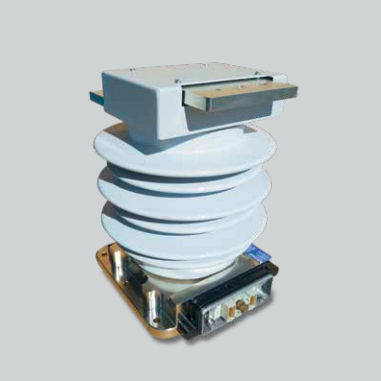

Contatore di energia elettrica ECOMeter

ECOMeter è un dispositivo di misura di energia attiva o reattiva consumata e rigenerata dal treno. I valori di tensione e corrente misurati dal dispositivo possono essere trasferiti all'unità di controllo di trazione. ECOMeter può essere collegato anche a ECOBox che fornisce uscite analogiche e digitali aggiuntive. Questo dispositivo può essere utilizzato su veicoli ferroviari che operano in sistemi di tensione AC 25 kV 50 Hz, AC 15 kV 16 7 Hz, DC 3 kV, DC 1,5 kV e DC 750 V.ed è in grado di rilevare il tipo di tensione catenaria a cui è collegato. La tensione di catenaria e la corrente vengono misurate al fine di calcolare l’energia in conformità alla normativa EN 50463-2. Secondo la normativa EN 50463 queste funzionalità sono chiamate funzione di misurazione della tensione (VMF), funzione di misurazione della corrente (CMF) e funzione di calcolo dell'energia (ECF). La combinazione di di queste tre funzioni viene chiamata funzione di misurazione dell’energia (EMF). Tutte queste funzioni sono integrate nel dispositivo. I dati di energia sono trasferiti tramite un'interfaccia digitale a un sistema di gestione dei dati (DHS) per creare e immagazzinare i dati di fatturazione dell'energia (CEBD). • 1 Comunicazione in fibra ottica • 1 RS485 ad alta velocità per sensori digitali • 1 RS485 per TCU • 1 porta Ethernet • 6 uscite digitali configurabili ECOMeter è adatto all’applicazione ferroviaria ed è progettato per essere installato sul tetto del treno, vicino al pantografo. Questo dispositivo è conforme a tutte le vigenti norme ferroviarie ed è omologato per il funzionamento nell'intervallo di temperatura da -40°C a +85°C (Classe OT4 - EN 50125-1).
