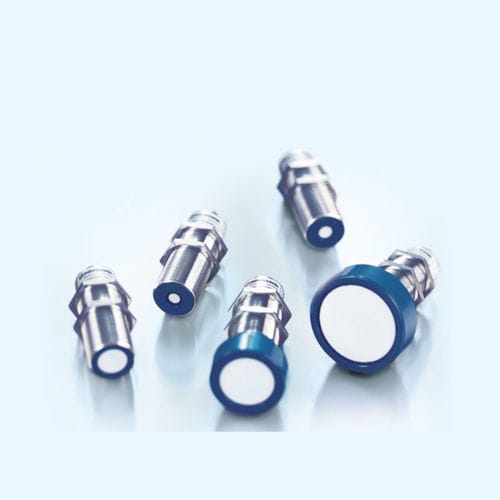

Sensore di distanza cilindrico wms series

ad ultrasuoniconnettore M12IP65

I sensori wms sono previsti per il funzionamento su comandi da microprocessore con analisi del segnale a cura del cliente. Caratteristiche speciali Ingresso trigger per comandare il trasmettitore ultrasonico Uscita d'eco per l'analisi a cura del cliente nel comando Caratteristiche base 1 uscita d'eco caricabile con 10 mA Risoluzione 0,36 mm Tensione d'esercizio 10–30 V Descrizione I sensori wms per il funzionamento hanno bisogno di un apparecchio ad accensione ritardata (centralina) wms o di un azionamento, disponibile presso il cliente, e di un dispositivo di elaborazione dei segnali. Un'alternativa economica al sensore compatto è costituita dal sensore wms nel caso in cui il cliente disponga della possibilità di azionamento del sensore. A tale scopo, generalmente, è necessario un controllo tramite microprocessore. Mediante l'ingresso di segnale "Trasmettitore" nel sensore wms si ottiene l'emissione di un impulso ultrasonico. Un'uscita a collettore aperto, presso il cliente, attrae per breve tempo l'ingresso dei segnali verso la massa. L'uscita di segnale "Eco" emette tutti i segnali d'eco ricevuti, in modo dipendente dalla durata, in forma di valori di 1 bit (eco Si/No). A seconda del tipo di sensore, ciò ha una durata compresa tra 8 e 65 ms. L'uscita è a commutazione positiva (pnp) e può essere caricata di 10 mA. Il calcolo del valore di distanza e il trattamento di esso vengono effettuati presso il cliente. I nostri ingegneri sono a vostra disposizione per assistervi nell'integrazione di un sensore wms nel vostro controllo.
