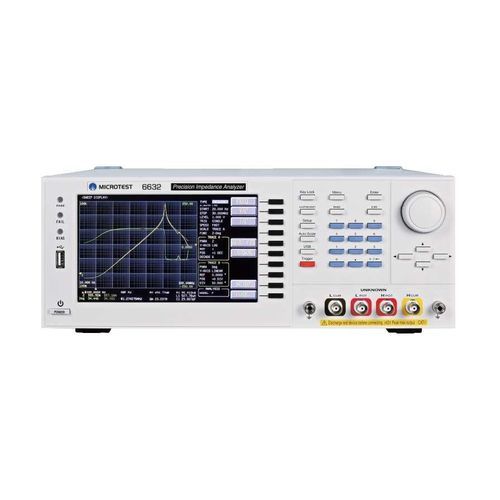

Analizzatore di impedenza 6632 series

elettricobenchtopautomatico

Caratteristiche accuratezza di base fino a ±0,08% (tipica ±0,05%) controllo automatico del livello (ALC) impedenza di uscita 25Ω/100Ω, commutabile supporto modalità meter e modalità elenco, modalità sweep tensione di Bias CC incorporata ±12V ■ Velocità di misurazione ultraelevata < 3 ms ■ Funzione di correzione di circuito aperto/cortocircuito/carico funzione di comparazione funzione di classificazione BIN ■ Incorporata la Permeabilità-μr costante dielettrica incorporata -εr L'analizzatore di impedenza MICROTEST 6632 offre un'ampia gamma di frequenze da 10Hz a 50MHz per misurare le caratteristiche di impedenza di componenti e materiali. I parametri misurati comprendono |Z| (impedenza), |Y| (ammettenza), θ (angolo di fase), X (reattanza), R (resistenza in serie/parallelo), G (conduttanza), B (sospettanza), L (induttanza), D (fattore di dissipazione), Q (fattore di qualità), DCR (resistenza CC), C (capacità), ESR (resistenza serie equivalente), ε (permittività relativa) e μr (permeabilità relativa). Supporta sia la modalità Meter che la modalità Sweep Analysis, consentendo di visualizzare i risultati delle misure in formato numerico o grafico. Supporta le interfacce di comunicazione LAN/USB Host/USB Device/GPIB/RS-232, rendendolo compatibile con le apparecchiature di automazione o le interfacce uomo-macchina (PLC).
