Caratteristiche
conduttanza di misura a 4 fili 1mΩ-52Ω
pin di test 64/128
test IC E-Marker
test di caduta di tensione (5A)
apertura/cortocircuito
■ Test di resistenza di cond. Resistenza di condensa
test Hipot AC/DC
isolamento CC
supporto della funzione di scansione e stampa dei codici a barre
identifica automaticamente l'inversione normale o inversa dei fili o dei connettori

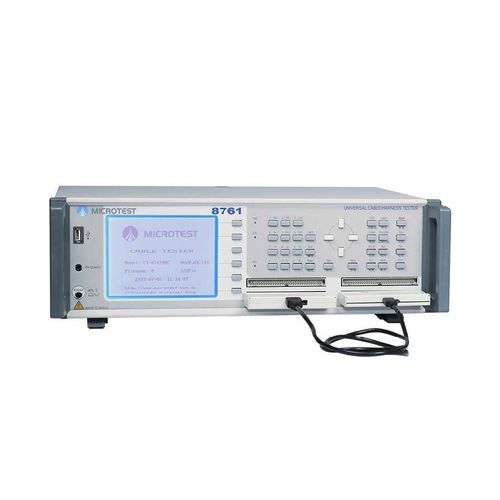

Per il test dei cavi/connettori USB Type-C, è disponibile l'opzione dedicata MICROTEST 8761NAC. Utilizza una tecnologia di misura a quattro fili e supporta il rilevamento automatico dell'orientamento del loop USB Type-C per i connettori. Offre una tensione di resistenza massima in CA di 700 V e una tensione di resistenza massima in CC di 1000 V. È dotato del box di espansione della sorgente di corrente FX-000C28 2-in-1, che consente di eseguire test di impedenza di continuità, circuito aperto/corto, isolamento della tensione di resistenza di sicurezza, resistenza RA e condensatore di filtraggio su cavi/connettori USB Type-C.
Selezionando il box di espansione della sorgente di corrente FX-000C28 2-in-1, è possibile eseguire test di resistenza interna con caduta di tensione a 5A e lettura del codice VDO per il circuito integrato E-Marker sui cavi USB Type-C.
---
