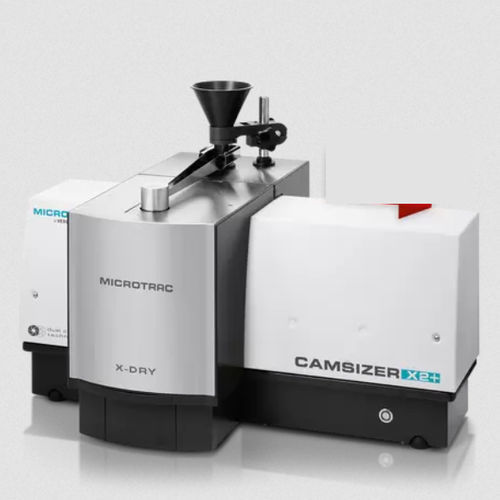

Granulometro ottico CAMSIZER® X2+

tramite analisi d'immagine dinamicatramite analisi d'immagine dinamicaper l'industria agroalimentare

Panoramica
Il CAMSIZER® X2+ è un analizzatore di dimensione e forma delle particelle basato sull'analisi dinamica delle immagini (ISO 13322-2). Integra tecnologia a doppia telecamera, illuminazione LED stroboscopica ad alta intensità e moduli di dispersione modulari per analizzare polveri, granuli e sospensioni su una gamma da 0,9 µm a 8 mm. Il sistema acquisisce e valuta centinaia di migliaia fino a milioni di immagini in 1–3 minuti, idoneo per R&S e controllo qualità.

Caratteristiche principali

• Analisi di dimensione e forma delle particelle da 0,9 µm a 8 mm (a seconda del modulo)
• Alta risoluzione ottica e frequenza di immagini elevata (> 420 immagini/s)
• Dual Camera Technology: telecamera ZOOM per particelle fini e telecamera BASIC per particelle più grandi
• Analisi precisa di distribuzioni ampie o multimodali
• Individuazione e quantificazione di particelle sovra-/sotto-dimensionate e agglomerati
• Molteplici opzioni di valutazione (modelli di dimensione, parametri di forma, libreria particelle, valutazione frame singolo, ecc.)
• Tempi di misura rapidi (circa 1–3 minuti) e alta produttività
• Sistema modulare X-Change per misure a secco e in sospensione

Sistema modulare X-Change
Il sistema X-Change offre tre moduli di dispersione per adattare il metodo al campione:

• X-Jet (dispersione ad aria): ugello Venturi per polveri; pressione regolabile 0–460 kPa; ugelli intercambiabili per estendere l'intervallo misurabile.
• X-Flow (dispersione in ambiente liquido): circuito chiuso con cella di vetro, unità a ultrasuoni integrata e pompa; mezzi compatibili: acqua, alcoli e solventi organici non polari.
• X-Fall (dispersione per gravità): misura non distruttiva in caduta libera per campioni sensibili; recupero del campione possibile; adatto fino a 8 mm.

Principio di misura e software
La Dual Camera Technology registra le proiezioni delle particelle con due telecamere sincronizzate (ZOOM e BASIC). Un algoritmo dedicato combina i dati delle camere per fornire distribuzioni di dimensione accurate su più di tre decadi. Il software DIMENSIONS acquisisce numerosi parametri per particella e offre ambienti di lavoro intuitivi, modelli di report, gestione SOP, connettività LIMS e opzione conforme a 21 CFR Part 11.

Applicazioni
Il CAMSIZER® X2+ è impiegato in molti settori per caratterizzare proprietà dipendenti da dimensione e forma delle particelle: polveri metalliche, prodotti chimici, polveri e granuli farmaceutici, sfere di vetro, plastiche, fibre di legno, alimenti (caffè, sale, zucchero), materiali da costruzione, abrasivi, sabbia, materiali refrattari, ecc.

Specifiche tecniche

• Principio di misura: Analisi dinamica delle immagini (ISO 13322-2)
• Intervallo di misura: 0,9 µm a 8 mm (generale); X-Jet (aria): 0,9 µm–8 mm a seconda dell'ugello; X-Fall (gravità): 10 µm–8 mm; X-Flow (liquido): 0,9 µm–1 mm
• Modalità di analisi: secco e umido
• Tempo di misura: circa 1–3 minuti (a seconda delle statistiche e della modalità)
• Telecamere: 2 (Dual Camera Technology), ciascuna > 5,0 MPixel, > 420 immagini/s
• Volume campione: < 20 mg a 500 g (dipende da campione e modalità)
• Area di analisi: ~350 mm²
• Risoluzione digitale: 0,9 µm per pixel
• Parametri misurati: dimensione (diametri equivalenti, lunghezza, diametro medio, ecc.) e forma (rapporto larghezza/lunghezza, circolarità, simmetria, convessità, compattezza, ecc., secondo ISO 9276-6)
• Dimensioni (L x A x P): ca. 850 x 580 x 570 mm
• Peso (unità di misura): ca. 50 kg
• Postazione operativa: PC Quad Core con Windows 11, monitor, tastiera, mouse, schede di interfaccia e software DIMENSIONS
