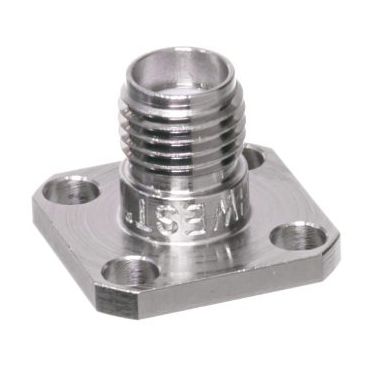

Connettore SMA 212-500SF series

RFcoassialejack

SuperSMA di Southwest Microwave è un connettore SMA ad alte prestazioni. SuperSMA utilizza l'interfaccia dielettrica di base in PTFE (vero SMA) e presenta un basso VSWR privo di modalità fino a 27 GHz e una dispersione RF inferiore a -100 dB. La spessa parete del conduttore esterno offre una grande durata per garantire l'affidabilità degli accoppiamenti ripetuti, migliorando le prestazioni dei componenti. L'interfaccia SuperSMA è conforme a MIL-STD-348. Accessori disponibili: Pin di lancio e dielettrico Pin di lancio/Tab Pin/Tab di lancio e dielettrico Elettrico: Senza modalità fino a 27,0 GHz Basso VSWR: Da CC a 18,0 GHz...1,10:1 max 18.da 0 a 27,0 GHz...1,15:1 max Bassa dispersione -(120 - fGHz) dB Max Bassa perdita di inserzione Materiali/Costruzione: Alloggiamento: Acciaio, lega CRES UNS S30300 secondo ASTM A582, passivato secondo ASTM A967 Contatto: Rame al berillio (BeCu), UNS C17300 secondo ASTM B196, placcato oro secondo MIL-G-45204 o ASTM B488 Dielettrico: Fluorocarbonio PTFE vergine secondo ASTM D1710 Cattura del contatto centrale: Ultem 1000 per alte temperature secondo ASTM D5205 Interfaccia connettore: Secondo MIL-STD-348, Figg. 310-1 e 310-2 Anello di messa a terra in metallo rialzato per un contatto metallo-metallo a 360°
