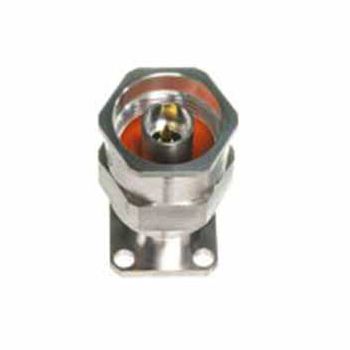

Connettore tipo N 311-07SF

RFcoassialequadrato

Serie Tipo N Genere Maschio Accetta il diametro del perno .015 Guarnizione ermetica disponibile SÌ Frequenza (GHz) 18 Montaggio flangia a 4 fori Dimensione della flangia .687 SQ Diametro foro flangia 0.125 Utensili, foro a C T-291-2 Accessori disponibili: -Perno di lancio e dielettrico -Perno di lancio e linguetta -Pin di lancio/Tab e dielettrico Elettrico: -Senza modalità fino a 18,0 GHz -Basso VSWR: oDC a 18,0 GHz .........1,15:1 max -Bassa dispersione RF _< -100 dB -Bassa perdita di inserzione Materiali/Costruzione: -Alloggiamento: Acciaio, lega CRES UNS S30300 per ASTM A582, passivato per ASTM A967 -Contatto: Rame al berillio (BeCu), UNS C17300 secondo ASTM B196, placcato in oro secondo MIL-G-45204 o ASTM B488 -Dielettrico: Fluorocarbonio PTFE vergine Secondo ASTM D1710 -Cattura del contatto centrale: Ultem 1000 ad alta temperatura per ASTM D5205 -Interfaccia del connettore: Per MIL-STD-348, Figg. 304-1 e 304-2 -Anello di messa a terra in metallo rialzato per un contatto metallo-metallo a 360°
