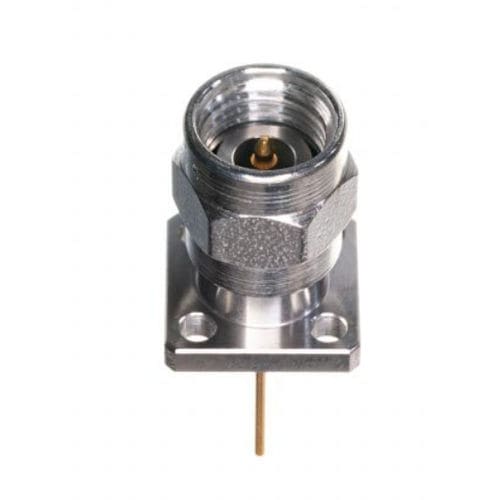

Connettore tipo K 1011-16SF

RFcoassialequadrato

Genere Maschio Diametro e lunghezza della sonda .025 / .430 Frequenza (GHz) 18, 27, 36, 40 Montaggio flangia a 4 fori Dimensione della flangia .375 SQ Diametro foro flangia 0.067 Stile Guida d'onda Accessori disponibili: -Pin di lancio e dielettrico -Pin di lancio/Tab -Pin di lancio/Tab e dielettrico Elettrico: -Privo di modalità fino a 40,0 GHz -Basso VSWR oDC a 18,0 GHz ............1.10:1 max o18,0 a 40,0 GHz ...........1.15:1 max -Bassa dispersione RF _< -100 dB -Bassa perdita di inserzione Materiali/Costruzione: -Alloggiamento: Acciaio, lega CRES UNS S30300 per ASTM A582, passivato per ASTM A967 -Contatto: Rame al berillio (BeCu), UNS C17300 secondo ASTM B196, placcato oro secondo MIL-G-45204 o ASTM B488 -Cattura del contatto centrale: Cattura rigida a due sfere con Ultem 1000, secondo ASTM D5205 e KEL-F secondo ASTM D1430 -Interfaccia del connettore: Secondo MIL-STD-348, Figg. 323-1 e 323-2 -Anello di messa a terra in metallo rialzato per un contatto a 360° metallo-metallo
