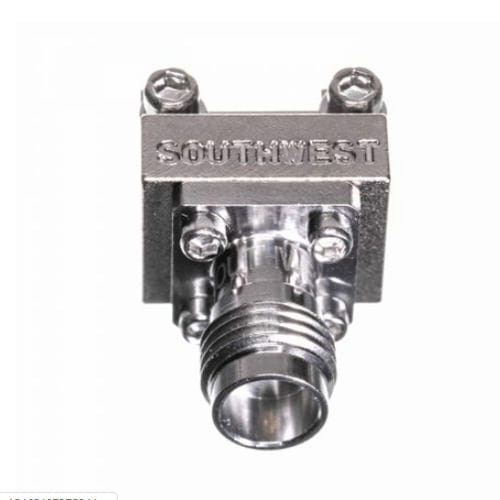

Connettore RF 1892-03A-6

coassialejackrettangolare

I connettori End Launch ad alte prestazioni di Southwest Microwave sono progettati per fornire una risposta a banda larga a basso VSWR e priva di modalità fino a 110 GHz per circuiti stampati monostrato e multistrato in cui il segnale ad alta frequenza si trova sullo strato superiore. Disponibili in versione SMA (27 GHz), 2,92 mm (K) (40 GHz), 2,40 mm (50 GHz), 1,85 mm (V), (67 GHz) e 1,0 mm (W) (110 GHz). Opzioni maschio e femmina, con corpo stretto e passante per paratia. L'esclusivo meccanismo di serraggio consente di gestire spessori di scheda fino a .300" (7,62 mm). Robusto, riutilizzabile e riparabile. Le configurazioni di lancio multiple offrono la migliore corrispondenza possibile al layout del circuito. Funziona su progetti a microstriscia e a guida d'onda complanare con messa a terra (GCPW). Sono disponibili schede di test per microstriscia e GCPW a strato di segnale. La saldatura del pin alla traccia del segnale è opzionale. Assistenza alla progettazione: Layout del circuito stampato e raccomandazione del numero di parte del connettore modelli 3D per il layout meccanico Modelli HFSS (versione 18.0 o successiva) per simulazioni EM su richiesta e disponibilità Genere Femmina Frequenza (GHz) 18, 27, 36, 40, 50, 67 Stile Blocco standard (.500) Diametri pin/dielettrico .007/.0390 Spessore del PCB Fino a .100
