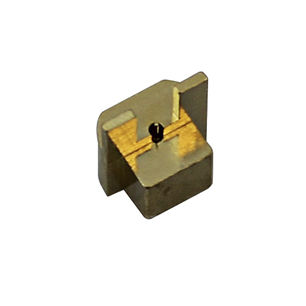

Connettore scheda-scheda 55056-001J

di datiSMTPCB

Le soluzioni SuperMini Board-to-Board ottimizzano le prestazioni di interconnessione per le applicazioni di impilamento da scheda a scheda. I bullet disponibili consentono di ridurre la distanza tra le schede fino a 3 mm, assicurando l'affidabilità della linea di trasmissione per i PCB impilati in modo stretto. La bassa forza di inserimento dell'accoppiamento consente una maggiore densità di interconnessioni per scheda. L'esclusivo design dei bullet consente cicli di accoppiamento e disaccoppiamento prolungati. Genere Femmina Tipo di prodotto Presa di lancio finale, foro liscio Frequenza (GHz) 18, 27, 36, 40, 50, 67 Montaggio SMT Lancio del circuito Microstriscia/GCPW Tipo di foro Liscio ELETTRICO Privo di modalità fino a 67 GHz Impedenza nominale: VSWR: 1.13:1 Max (1/2 dispositivo in prova: Prese PCB accoppiate, proiettili e gruppi di cavi di prova) Bassa perdita di inserzione Forza di accoppiamento/demolizione: Foro liscio: 6 oz / 6 oz, Detent: 9 oz / 12 oz (tipico) Soddisfa i requisiti MIL-PRF-39102 per la resistenza alla corrosione, alle vibrazioni, agli urti meccanici e agli shock termici.
