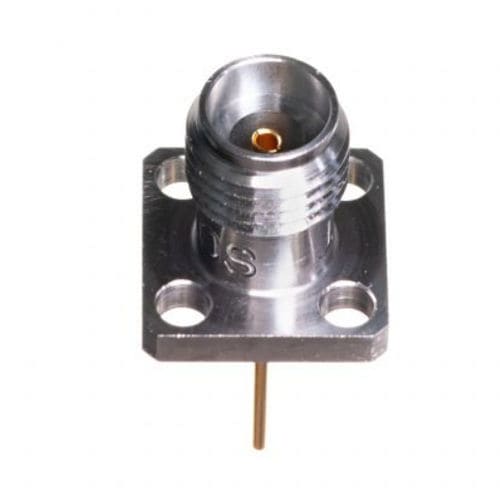

Connettore per sonda 1012-23SF

RFcoassialejack

Genere Femminile Diametro e lunghezza della sonda .025 / .430 Frequenza (GHz) 18, 27, 36, 40 Montaggio flangia a 4 fori Dimensione della flangia .375 SQ Diametro foro flangia 0.067 Stile Guida d'onda Accessori disponibili: - Pin di lancio e dielettrico - Pin di lancio/Tab - Pin/Tab di lancio e dielettrico Elettrico: - Privo di modalità fino a 40,0 GHz - Basso VSWR Da CC a 18,0 GHz ............1.10:1 max 18.da 0 a 40,0 GHz ...........1.15:1 max - Bassa dispersione RF _< -100 dB - Bassa perdita di inserzione Materiali/Costruzione: - Alloggiamento: Acciaio, lega CRES UNS S30300 secondo ASTM A582, passivato secondo ASTM A967 - Contatti: Rame al berillio (BeCu), UNS C17300 secondo ASTM B196, placcato oro secondo MIL-G-45204 o ASTM B488 - Cattura del contatto centrale: Cattura rigida a due sfere con Ultem 1000, secondo ASTM D5205 e KEL-F secondo ASTM D1430 - Interfaccia del connettore: Secondo MIL-STD-348, Figg. 323-1 e 323-2 - Anello di messa a terra in metallo rialzato per un contatto a 360° metallo-metallo
