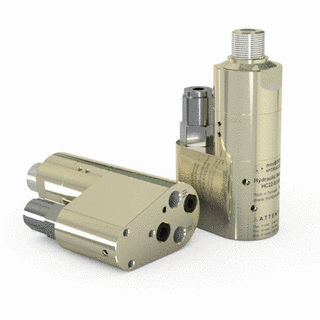

Intensificatore di pressione per olio HC22

Descrizione L'HC22 è un'unità compatta che pesa solo 2,3 kg. È ideale per l'uso in una varietà di applicazioni in cui è richiesta la costruzione e il mantenimento di alta pressione. L'HC22 aumenta la pressione di alimentazione ad una pressione di uscita più elevata e compensa automaticamente il consumo di olio per mantenere l'alta pressione. L'HC22 incorpora una valvola riduttrice di pressione (PRV) per controllare la pressione in ingresso alla sezione booster e un orificio opzionale per ridurre la portata in ingresso al massimo consentito per il rapporto di intensificazione selezionato. Il riduttore di pressione integrato (PRV) protegge sia il booster che l'utensile ad alta pressione da pressioni troppo elevate. Assicura un'alta pressione stabile indipendentemente dalle variazioni di pressione della tubazione del serbatoio. Funzioni Il funzionamento di base è illustrato nel diagramma di funzionamento. L'olio viene convogliato attraverso la valvola direzionale (nel sistema del cliente) verso la porta IN, scorre liberamente attraverso la PRV (pos. 5) e le valvole di ritegno interne verso il lato alta pressione H. In questa condizione si ottiene il massimo flusso attraverso il booster con una funzione di avanzamento rapido. Al raggiungimento della pressione della pompa sul lato alta pressione H, le valvole di ritegno interne si chiuderanno. La pressione finale viene raggiunta dalla pompa oscillante OP. L'unità si arresta automaticamente al raggiungimento della pressione finale sul lato alta pressione H. Se esiste una caduta di pressione sul lato alta pressione a causa di consumo o perdite, la valvola OP funzionerà automaticamente per mantenere la pressione finale.
