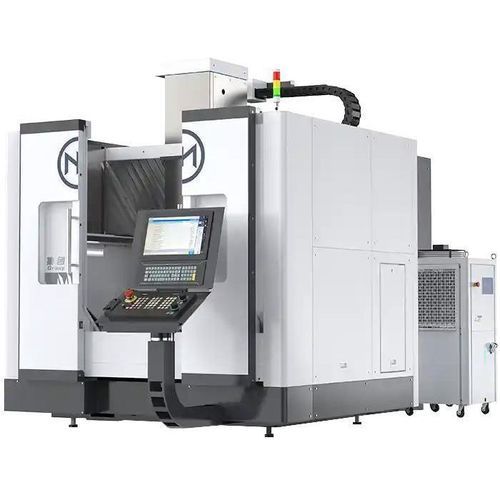

Centro di lavoro 5 assi VMU650

verticaleper acciaioper alluminio

Panoramica
Questo centro di lavoro verticale 5 assi adotta una struttura a portale con tavola rotante integrata a doppio asse (stile B/C o A/C), progettato per la lavorazione di superfici curve complesse e giranti. È ottimizzato per lavorazioni multi-faccia ad alta precisione con stabilità termica e di smorzamento delle vibrazioni.

Riepilogo (modello)

• Centro di lavoro verticale 5 assi di precisione VMU650
• Corsa X/Y/Z: 650/650/500 mm
• Velocità mandrino: 12.000 giri/min
• Carico massimo tavola: 600 kg

Caratteristiche principali

• Controllo simultaneo a 5 assi — Consente la lavorazione di superfici complesse e tagli multi-faccia in una sola battuta, riducendo gli allestimenti e migliorando la precisione.
• Corsa compatta con elevata rigidità — X/Y/Z: 650/650/500 mm per lavorazioni di precisione su pezzi compatti e dettagliati.
• Mandrino ad alta velocità (12.000 giri/min) — Adatto per sgrossatura e finitura su alluminio, acciaio, titanio e leghe non ferrose.
• Tavola rotante integrata (asse B/C) — Supporta inclinazione ±110° e rotazione 360° per accesso completo su 5 facce.
• Struttura in ghisa stabile — Fusioni Meehanite per stabilità termica a lungo termine e assorbimento delle vibrazioni, consentendo coerenza a livello micron.

Configurazioni consigliate

• Tavola: tavola fissa o tavola rotante
• Mandrino: mandrino ad alta precisione / mandrino ad alta velocità / mandrino ad alto torque
• Raffreddamento: raffreddamento interno, raffreddamento ad alta pressione, raffreddamento a nebbia
• Trasmissione: sistema di azionamento con servomotore, sistema con motore lineare, servomotore ad alta capacità
• Controllo CNC: Fanuc, Siemens, GSK, KND, SYNTEC, Mitsubishi (sistemi CNC ad alte prestazioni)
• Automazione: cambio utensili automatico (ATC), ATMS, sistemi automatici di carico/scarico
• Garanzia di precisione: misurazione con interferometro laser, compensazione termica, feedback con scala a griglia
• Controllo vibrazioni: controllo attivo delle vibrazioni e compensazione intelligente delle vibrazioni
• Sicurezza: protezione di sicurezza completamente chiusa, sistema di arresto di emergenza

Caso d'applicazione

• Cliente: Fabbrica di stampi di precisione (Japan)
• Pezzò: Cavità di stampo a iniezione con curvatura 3D complessa
• Setup: VMU con mandrino BT40 12.000 giri/min, tavola 5 assi, sonda Renishaw, controllo Siemens
• Risultati: Lavorazione completa su 5 facce in un'unica battuta; finitura superficiale Ra ≤ 0,8 μm; carico di lucidatura ridotto di >40%; tolleranza dimensionale entro ±0,005 mm

Specifiche del prodotto (tabella)
Modello: VMU650
Parametri tecnici principali
Corsa nelle tre direzioni (mm): 650/650/500
Velocità di avanzamento rapido tri-assi (m/min): 45/45/45
Tavola (mm): φ650
Carico massimo tavola (kg): 600
Distanza dalla faccia del mandrino alla superficie tavola (mm): 150–650
Gamma pezzo (mm): φ800 × 500
Velocità mandrino (rpm): 12000
Conicità mandrino: HSK A63
Diametro vite (mm): 40/45/40
Tipo magazzino utensili: cambio utensili ad accesso diretto 20 posizioni
Precisione di posizionamento assi lineari (mm): 0,006
Ripetibilità assi lineari (mm): 0,004
Gamma assi rotativi: ±130° × 360°
Velocità assi rotativi (rpm): A/C: 15/30
Precisione posizionamento assi rotativi (arc-sec): 6
Ripetibilità assi rotativi (arc-sec): 4

Note
• Adatto per componenti aerospaziali, impianti medici, pale di turbina, carter motore, stampi di precisione e altri componenti a geometria complessa, multi-superficie e alta precisione.
• Disponibile in strutture 5 assi a tavola inclinabile, testa inclinabile e doppia tavola snodata a seconda delle esigenze di dimensione, precisione e materiale.

caratteristiche / specifiche tecniche

• Modello: VMU650
• Corsa X/Y/Z: 650 / 650 / 500 mm
• Avanzamento rapido tri-assi: 45 / 45 / 45 m/min
• Diametro tavola: φ650 mm
• Carico massimo tavola: 600 kg
• Velocità mandrino: 12.000 rpm (opzioni BT40/HSK disponibili)
• Conicità mandrino: HSK A63 (configurabile)
• Distanza faccia mandrino-tavola: 150–650 mm
• Gamma pezzo: φ800 × 500 mm
• Diametri viti: 40 / 45 / 40 mm
• Magazzino utensili: cambiatore diretto 20 posizioni
• Precisione posizionamento assi lineari: 0,006 mm; ripetibilità: 0,004 mm
• Gamma assi rotativi: ±130° × 360° ; precisione posizionamento rotativo: 6 arc-sec ; ripetibilità: 4 arc-sec
• Velocità assi rotativi: A/C: 15/30 rpm
• Struttura: base in ghisa Meehanite per stabilità termica e smorzamento delle vibrazioni
