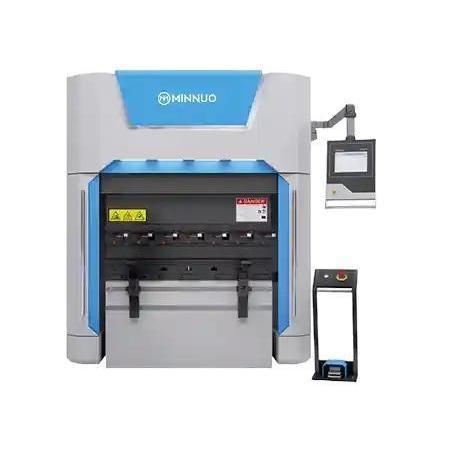

Pressa piegatrice servoelettrica EP-43T2000

CNC2 assida officina

Panoramica
La EP-43T2000 è una piegatrice a servomotore di capacità media progettata per formare particolari in lamiera di maggiore lunghezza. Con capacità di piegatura di 43 T, lunghezza utile 2000 mm e servomotore asse Y da 7,5 kW, garantisce controllo di posizione preciso, basso rumore e funzione a risparmio energetico per produzioni a lotti e su misura.

Caratteristiche principali

• Sistema servo elettrico — senza olio idraulico: riduce la manutenzione ed elimina i rischi legati ai fluidi idraulici.
• Servomotore 7,5 kW sull'asse Y con controllo di posizione in tempo reale per piegature stabili e ripetibili su lamiere sottili e medie.
• Lunghezza di piegatura 2000 mm con forza 43 T: ideale per pannelli, staffe, telai e lamiere strutturali.
• Funzionamento silenzioso e pulito, adatto ad ambienti produttivi interni (< 70 dB rilevati).
• Controllo CNC integrato compatibile con Delem, ESA o KND per programmi multi-step e integrazione del back gauge.

Configurazioni consigliate

• Back gauge CNC (assi X + R) per posizionamenti precisi in operazioni multi-piega.
• Sistema di cambio rapido utensili per ridurre i tempi di fermo.
• Correzione dell'angolo con laser per regolazione automatica in ciclo.
• Bracci di supporto frontali pneumatici per stabilizzare pezzi lunghi e facilitare la movimentazione.
• Pulsante a pedale con emergenza per operatività sicura ed ergonomica.

Caso applicativo

• Cliente: fornitore di armadi elettrici e pannelli di controllo (Europa dell'Est).
• Pezzatura: pannelli in acciaio zincato 1,2–2,0 mm fino a 1800 mm di lunghezza.
• Configurazione tipica: EP-43T2000 + controller ESA S660 + back gauge CNC a doppio asse.
• Risultati: deviazione angolare ≤ ±0,3°; utilizzo materiale migliorato ~15%; risparmio energetico ≈ 55% vs idraulico; rumore < 70 dB; produttività +~30% grazie alla correzione angolare automatica.

Specifiche prodotto (estratto)
Specifications | Unit | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

Specifiche tecniche

• Modello: EP-43T2000
• Capacità di piegatura: 43 T
• Lunghezza di piegatura: 2000 mm
• Servomotore asse Y: 7,5 kW
• Distanza tra colonne: 1400 mm
• Profondità gola: 410 mm
• Daylight: 470 mm
• Inclinazione slitta: ±30°
• Velocità Y: rapida 180 mm/s, lavoro 50 mm/s, retrazione 180 mm/s
• Velocità X rapida: 500 mm/s; corsa X: 500 mm
• Velocità R rapida: 200 mm/s; corsa R: 140 mm
• Velocità Z1/Z2 rapida: 400 mm/s; corsa Z1/Z2: 600 mm
• Precisione di posizionamento: Y ±0,01 mm; X ±0,02 mm; R ±0,1 mm; Z1/Z2 ±0,1 mm
• Controller: SL100-P4/6
• Potenza installata: 15 kVA
• Dimensioni (L×P×A): 2020×1388×2439 mm
• Peso: 3300 kg
