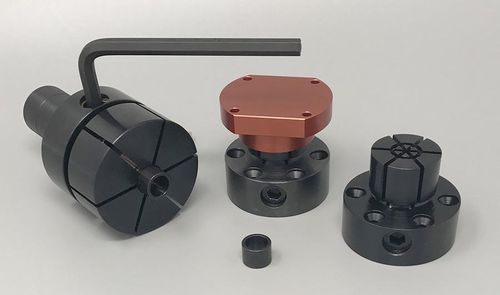

Elemento di serraggio meccanico Side-Loc Xpansion

per lavorazioneper alberoa camme

Morsetti a espansione Xpansion laterale Loc Il morsetto ad espansione Xpansion Clamp Side-Loc viene azionato lateralmente, rendendolo perfetto per applicazioni a foro cieco, sia per applicazioni di fresatura che di tornitura. L'albero a camme e il pistone espande il morsetto dal lato. Stesse dimensioni di montaggio della nostra pinza ID originale. Il morsetto ad espansione Xpansion Clamp Side-Loc viene azionato ruotando lateralmente un albero a camma con testa a bicchiere, che sposta un pistone conico per espandere il morsetto. L'anello di bloccaggio fornisce un diametro e una rigidità precisi preimpostati per la lavorazione. Coppia massima sull'anello di bloccaggio 10 ft. lbs. (13 N.s.). Come i nostri morsetti originali ID Xpansion™, il morsetto Side-Loc Xpansion Clamp ha la caratteristica della lunghezza morta che è critica per le dimensioni con tolleranze ristrette. Il Side-Loc Xpansion Clamp è stato progettato in due stili: uno per le operazioni di fresatura e uno per le applicazioni su tornio. Per ogni modello è disponibile una taglia unica. Il Side-Loc Xpansion Clamp può essere lavorato da 1.120 a .710 (da 28,4 a 18mm) e la versione tornio da 2.09 a .710 (da 53 a 18mm). La versione tornio ha un gambo diritto da 1″ (25mm).
