Macchina di misura per contorni Formtracer series
di rugositàCNC

Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC
Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC
Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC - immagine - 2
Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC - immagine - 3
Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC - immagine - 4
Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC - immagine - 5
Macchina di misura per contorni - Formtracer series - MITUTOYO - di rugosità / CNC - immagine - 6
Aggiungi ai preferiti
Confronta con altri prodotti

Vuoi acquistare direttamente?
Vai sul nostro Shop.

Caratteristiche

Grandezza fisica
per contorni, di rugosità
Modo di funzionamento
CNC

Descrizione

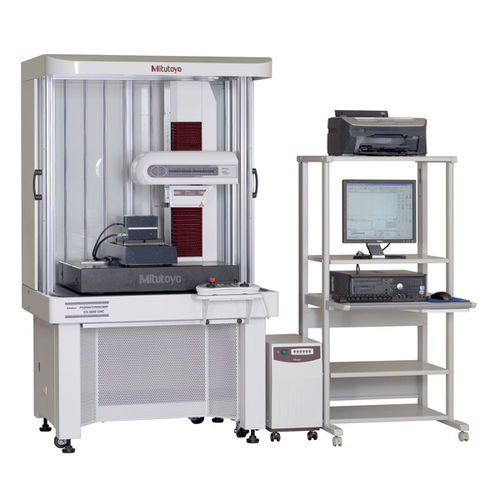

Mitutoyo Formtracer Extreme CS-5000CNC è uno strumento di misura della superficie CNC di tipo stilo. Fornisce misurazioni simultanee e altamente precise della rugosità superficiale e di forma/contoraggio Le velocità massime dell'azionamento sono 40 mm/s per gli assi X1 e 200 mm/s per gli assi Z2. Ciò impedisce il posizionamento ad alta velocità, il che può portare ad un significativo aumento della produttività delle attività di misura che coinvolgono più profili o più pezzi CS-5000CNC fornisce un'alta risoluzione di 6,25nm per l'asse X1 e per l'asse Z1 4nm/8nm (CS-5000CNC) e 1nm/2nm (CS-H5000CNC). Ciò è reso possibile dalla scala olografica Mitutoyo Laser Holoscale, inclusa negli assi X1 e Z1. Permette anche la misura di forma/contour e rugosità superficiale in lotti Il rivelatore dell'asse Z1 utilizza il metodo di controllo attivo per l'implementazione di capacità di misura ad ampio raggio, dove c'è una limitazione delle variazioni della forza di misura dinamica. Il rilevatore dell'asse Z1 è dotato anche di un dispositivo di sicurezza per evitare collisioni. Questo porta all'arresto automatico del rilevatore in caso di collisione tra il corpo principale e il pezzo da lavorare.

---
