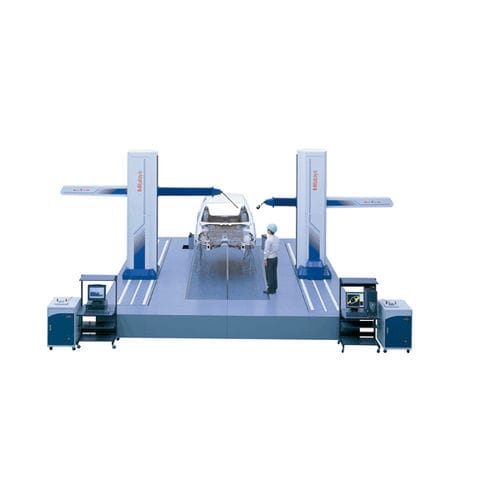

Macchina di misura a coordinate a doppio braccio orizzontale CARBstrato
per grandi pezzia sensore multipload alta precisione

macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
macchina di misura a coordinate a doppio braccio orizzontale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
a doppio braccio orizzontale
Applicazioni
per grandi pezzi
Tipo di tastamento
a sensore multiplo
Altre caratteristiche
ad alta precisione, su cuscinetto pneumostatico
Corsa X

4.000 mm, 6.000 mm, 8.000 mm
(157 in, 236 in, 315 in)

Corsa Y

1.400 mm, 1.600 mm
(55 in, 63 in)

Corsa Z

2.000 mm, 2.400 mm, 2.600 mm
(79 in, 94 in, 102 in)

Descrizione

La CMM CNC orizzontale CARBstrato di Mitutuyo è una grande CMM CNC di tipo orizzontale ad alta precisione, utilizzata per la misurazione delle carrozzerie. È disponibile in due tipi: a testa singola e a doppia testa. Il tipo a doppia testa misura le carrozzerie controllando due teste contemporaneamente. Il suo sistema di guida è composto da una guida lineare sull'asse X e da un cuscinetto ad aria sull'asse YZ. Ha un campo di misura di ( X,Y,Z) 4000-8000 mm x 1400-1600 mm x 2000-2600 mm, con una precisione di (18+20L/1000)µm* e una risoluzione di 1µm. Sistema di misurazione della carrozzeria Serie MICROCORD CARBstrato - La più grande classe di CMM al mondo La Serie CARBstrato è una linea di CMM CNC a montante orizzontale che offre il più ampio campo di misura al mondo e permette di misurare anche le carrozzerie misurare le carrozzerie delle automobili. - Sistemi a singolo e doppio braccio Sono disponibili tipi a singolo e doppio braccio, a seconda dell'utilizzo previsto. Tipo a braccio singolo: Misura un pezzo utilizzando un solo pistone Tipo a doppio pistone: misura un pezzo posizionato tra due pistoni controllati simultaneamente

---
