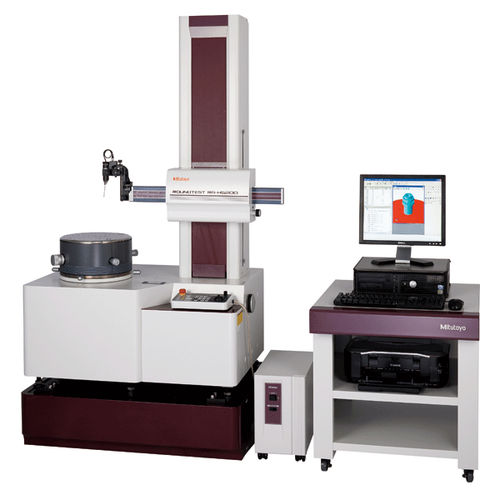

Macchina di misura della rotondità RA series

di cilindricitàautomaticadi alta precisione

Il sistema di misurazione della rotondità/cilindricità combina un'accuratezza di livello mondiale con una manovrabilità/ capacità analitica superiore Precisione di livello mondiale con una manovrabilità superiore Precisione di livello mondiale Tavola girevole ad alta precisione con centratura/livellamento automatico Una tavola rotante altamente precisa e rigida è stata ottenuta grazie all'eccezionale accuratezza di fabbricazione dei componenti critici, oltre che a una struttura ad aria compressa ad alta precisione che garantisce una rigidità superiore. L'accuratezza rotazionale risultante, cuore del sistema di misurazione della rotondità/cilindricità, è di classe mondiale a (0,02+3,5H/10000)pm. Base ad alta rigidità Affinché un sistema di misura possa raggiungere un'elevata precisione, la base, che costituisce il fondamento del sistema, deve essere completamente rigida. Pertanto, abbiamo utilizzato la simulazione dell'analisi strutturale FEM per analizzare a fondo la base e la sua applicazione. Il risultato è lo sviluppo di una base ad alta rigidità. Colonna ad alta precisione per l'asse Z Il raggiungimento del massimo livello di miglioramento della precisione di produzione della superficie di guida della colonna, fondamentale per ottenere una perfetta rettilineità, e l'adozione del sistema e dei meccanismi proprietari di Mitutoyo hanno portato al raggiungimento di una rettilineità della colonna ultraelevata di 0,05prrV100mm (in un intervallo ristretto). Sensori di posizionamento ad alta precisione I sistemi di misura lineari Mitutoyo sono stati incorporati nei sensori di posizionamento delle unità di azionamento degli assi X e Z per rilevare direttamente lo spostamento delle unità dnve, ottenendo così un posizionamento estremamente preciso, essenziale per le misure ripetute.
