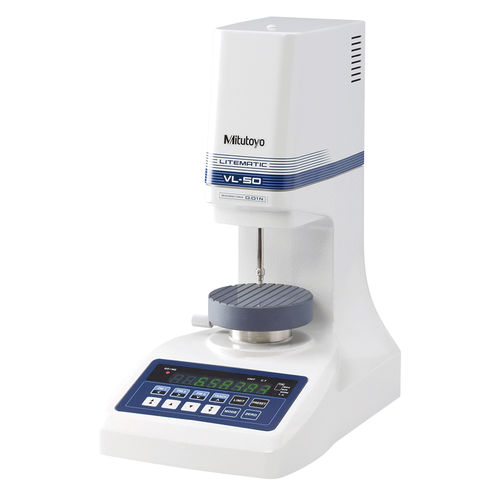

Apparecchio di misura di lunghezza LITEMATIC VL-50 series

di spessoredi forzalaser

Forza di misura bassa e costante per l'ispezione ad alta precisione di pezzi complicati LITEMATIC VL-50-B/50S-B - Brevetto registrato (Giappone), in attesa di brevetto (Giappone) Ideale per misurare lo spessore o l'altezza di un pezzo che può essere facilmente influenzato dalla forza di misura dalla forza di misura - Con una forza di misura di soli 0,01 N, il Litematic è ideale per misurare pezzi facilmente deformabili o componenti di alta precisione. - Per i pezzi per i quali 0,01 N non è sufficiente, si consiglia il modello da 0,15 N o 1 N. - Il mandrino è motorizzato e si ferma quando il punto di contatto tocca il pezzo. Da quel momento è possibile misurare il valore massimo, minimo o la differenza utilizzando una forza di misura costante. Misura ad alta precisione - Alta risoluzione fino a 0,01 pm e ampio campo di misura di 50 mm. L'utilizzo di un materiale a bassa espansione termica per il mandrino e di ceramica per il piano di misura riduce al minimo l'effetto delle variazioni di temperatura durante l'uso. L'unità è priva di ruggine, semplificando la manutenzione e la gestione. Principio della forza di misura costante Una struttura sbilanciata a collegamenti paralleli consente all'Utematk di offrire una forza di misura bassa e costante. La forza di misura del Litematic non è fornita da una molla, ma da una struttura simile a una bilancia. Noi lo chiamiamo "collegamento parallelo" Un cursore motorizzato che trasporta il mandrino collegato si muove lungo la sua guida, mentre il collegamento è supportato da un arresto, come illustrato nella Fig. 1. Quando il mandrino entra in contatto con il pezzo (Fig. 2), il leveraggio si solleva dalla battuta e il motore si arresta. A questo punto il leveraggio è sostenuto dal pezzo e quindi viene applicata una forza di misura costante.
