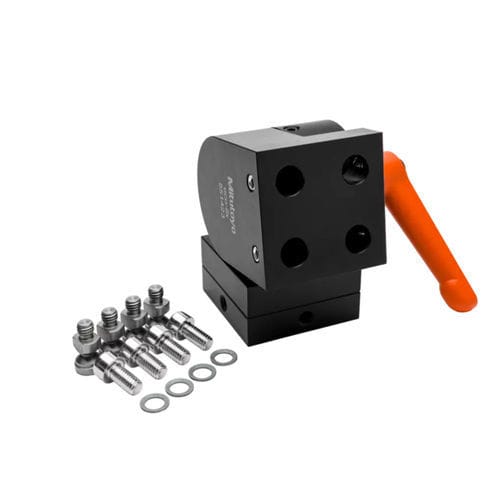

Tornichetto con meccanismo di bloccaggio K551423

Panoramica del prodotto
Giunto snodato per il montaggio e il posizionamento del sistema di bloccaggio sagomato PinFlex K551469. Regolare facilmente la posizione di rotazione (360°) e l'inclinazione (180°) di K551469 con i 2 assi di rotazione. Fissare la posizione angolare con la maniglia di serraggio. Bloccare l'asse di rotazione con viti M6. La morsetta PinFlex viene fissata tramite 4 bulloni di serraggio avvitati in K551469 e poi serrati con viti di bloccaggio sul lato del giunto snodato. Materiali di montaggio inclusi.

Caratteristiche

• Due assi di rotazione che offrono 360° di rotazione e 180° di regolazione angolare
• Posizione angolare fissata tramite maniglia di serraggio
• Asse di rotazione bloccabile con viti M6
• Fissaggio della morsetta PinFlex tramite 4 bulloni di serraggio
• Materiali di montaggio inclusi per installazione immediata

Applicazioni

• CMM (coordinate measuring machines)
• Sistema di bloccaggio PinFlex per il fissaggio di sagome

Specifiche tecniche

• Massa: 1080 g
• Unità per consegna: 1
• Lunghezza: 48 mm
• Larghezza: 48 mm
• Altezza: 100 mm
• Filetto per viti di bloccaggio: M6
• Distanza tra filetti / schema di montaggio: 25 x 25 mm
• Linea di prodotto: eco-fix, eco-fixplus, PinFlex
• Tipo di componente: Componente base
• Contenuto della fornitura: dado di fissaggio Ø10 mm (M6) con rondella 7 mm (4 pz), viti di serraggio M6 x 12 mm (4 pz), giunto snodato (1 pz)
