Obiettivo per microscopio a fuoco fisso
per ispezione di superficieper applicazioni metrologicheper ispezione di materiale

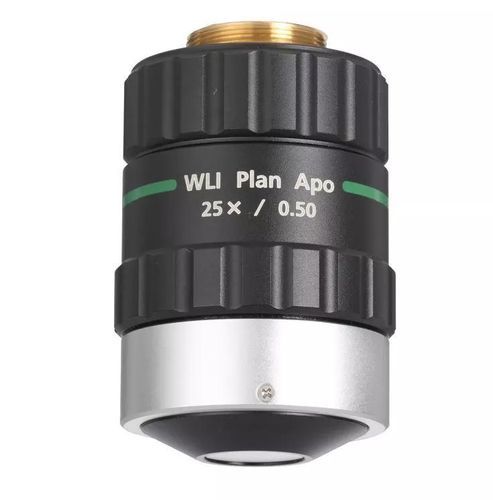

Obiettivo per microscopio a fuoco fisso - MITUTOYO - per ispezione di superficie / per applicazioni metrologiche / per ispezione di materiale
Obiettivo per microscopio a fuoco fisso - MITUTOYO - per ispezione di superficie / per applicazioni metrologiche / per ispezione di materiale
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a fuoco fisso
Applicazioni tecniche
per applicazioni metrologiche, per ispezione di semiconduttori, per ispezione di materiale, per ispezione di superficie, per linea di produzione, per misurazione della rugosità di superficie
Altre caratteristiche
ad alta risoluzione, apocromatico, con design compatto
Focale

4 mm
(0,16 in)

Descrizione

Panoramica del prodotto
  • Nuovo design in abbinamento alla WLI-Unit
  • Garantisce lunga distanza di lavoro rimanendo compatto e leggero (parfocale 60 mm)
  • Alta apertura numerica (N.A. 0,50) per alta risoluzione
  • Correzione ottica Plan Apochromat
  • Divisore di fascio e specchio di riferimento integrati nell'obiettivo
  • Meccanismo di regolazione delle frange di interferenza di serie


Specifiche tecniche
  • Modello: WLI Plan APO 25x
  • Ingrandimento: 25x
  • Apertura numerica (N.A.): 0,50
  • Distanza di lavoro (W.D.): 3,6 mm
  • Distanza focale (f): 4 mm
  • Distanza parfocale (P.D.): 60 mm
  • Potere risolvente (R): 0,55 µm
  • Lunghezza focale obiettivo tubo applicabile: 100 mm
  • Campo visivo (fotocamera 2/3"): 0,26×0,35 mm
  • Campo visivo (WLI-Unit): 0,29×0,22 mm
  • Compensazione del vetro: No
  • Gamma spettrale: VIS
  • Osservazione/Tipo di interferometro: Interferometro
  • Lunghezza tubo specchio (escl. viti di montaggio): 57 mm
  • Viti di montaggio: RMS / 20.32 mm ×36 TP
  • Diametro esterno: 40 mm
  • Massa: 290 g


Applicazioni
  • Interferometria a luce bianca e profilometria superficiale
  • Misura della rugosità e dell'altezza dei gradini
  • Ispezione di film sottili e metrologia ottica nelle linee di produzione
  • Controllo componenti in semiconduttori, ingegneria di precisione e prove sui materiali


Compatibilità e montaggio
  • Progettato per l'uso con lente tubo da 100 mm
  • Compatibile con formati camera 2/3" e con la WLI-Unit
  • Montaggio tramite filettatura RMS / 20.32 mm ×36 TP
  • Copertura spettrale nella gamma visibile (VIS)
