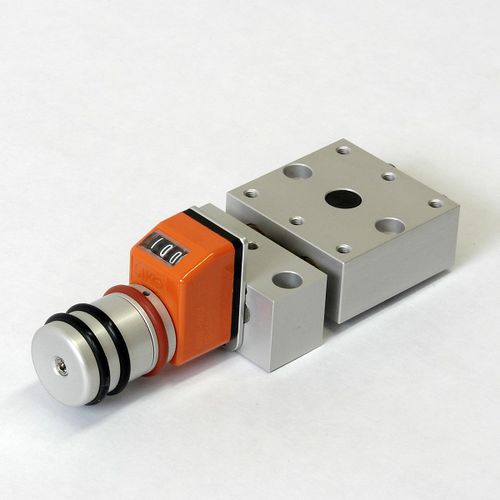

Tavola di posizionamento lineare PT1408-PA / PT2512-PA

manualemonoassialecon indicatore di posizione

funzione: la slitta del tavolo di posizionamento è regolabile ruotando la manopola della scala il binario di regolazione è indicato direttamente a passi di 0,1 mm dall'indicatore di posizione attraverso il mandrino precaricato e il dado del mandrino, non è necessario un morsetto dopo la regolazione il mandrino può essere fissato ulteriormente con una vite di serraggio KS-M4X7 sul blocco cuscinetto l'indicatore di posizione è disponibile in 2 forme costruttive e 4 posizioni di montaggio (dare un'occhiata al configuratore in alto a destra) prestazioni: blocco cuscinetto e slitta in alluminio anodizzato rotaia di guida e mandrino in acciaio inossidabile guida di scorrimento in ottone cassa dell'indicatore di posizione in plastica Conformità ROHS esempio di ordinazione: PT1408-PA-V-V-R PT = tabella di posizionamento 14 = corsa=14mm 08 = dimensione8 (Ø Führungssäulen) PA= indicatore meccanico di posizione V = forma costruttiva dell'indicatore di posizione realizzato per un mandrino verticale R = indicatore di posizione situato sul lato destro caratteristiche speciali: libera scelta per scegliere la tua posizione zero dopo aver allentato la vite di bloccaggio è possibile ruotare la manopola della scala sganciata del mandrino e bloccarla successivamente
