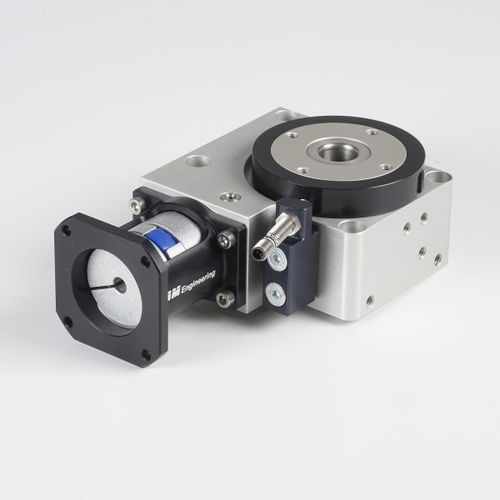

Tavola rotante con motore passo-passo MDT36008-AK-B

orizzontaleverticaleinclinabile

Motore tavola rotante azionamento coassiale senza motore MDT36008-AK-B LA SCIENTIFICA: MDT36008-AK-B rapporto di trasmissione: 40:1 contraccolpo: < 0,07° gioco radiale: < 0,02mm coppia di uscita permanente M1: 1,2Nm momento di inclinazione permanente M2: 1,8Nm massima rotazione dell'ingresso: 600 U/min adatto per l'aggiunta di un motore passo-passo standard (Nema 17, □42mm) funzione: la tavola rotante del motore sarà posizionata con un motore passo-passo NEMA 17 ( □42mm) coppia di ingresso necessaria: 0,15Nm massima rotazione dell'ingresso: 600 U/min ciclo di lavoro massimo: 100% prestazioni: cassa e disco rotante sono realizzati in alluminio anodizzato albero cavo è in acciaio inox con enorme foro passante ingranaggi a vite senza fine a gioco ridotto giunto a uncino a rigidità torsionale per una trasmissione della coppia che riduce le vibrazioni richiesta di posizione tramite interruttore di prossimità possibile anello di posizionamento girevole per la richiesta di posizione liberamente regolabile verso la posizione del pezzo da lavorare Questa tabella descrive la rigidità della tavola rotante del motore attorno all'asse di rotazione. La deflessione è indipendente dalla coppia M1 (massimo 3 Nm) intorno all'asse di rotazione. Il gioco è considerato indipendente dalla deflessione Se la coppia agisce sempre nella stessa direzione, la deviazione dovrà essere presa in considerazione. In caso di deformazione alternata devono essere aggiunti la deformazione e il gioco.
