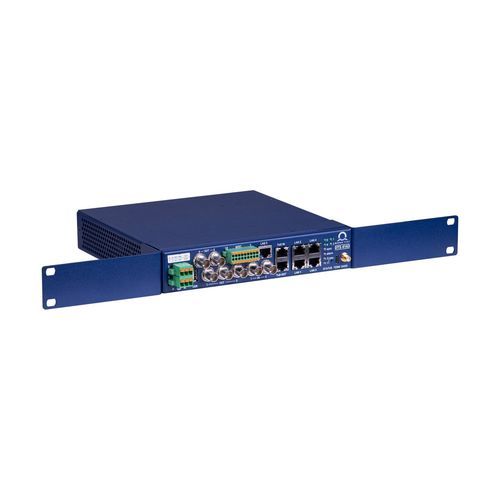

Server Network Time Protocol NTP DTS 4163

SNTPPTPPRP

Il DTS 4163.grandmaster è un grandmaster PTP progettato per sottostazioni digitali IEC 61850, fornendo sincronizzazione temporale precisa con funzionamento ridondante per aumentare affidabilità e disponibilità.

Punti principali

• Grandmaster PTP ottimizzato per sottostazioni digitali IEC 61850 (PRTC / IEEE 1588-2008; compatibile con IEEE 1588-2019 / PTPv2.1).
• Supporto PRP/HSR per funzionamento a doppio collegamento e ridondanza senza interruzioni.
• Quattro porte Gigabit Ethernet pienamente PTP (RJ45 o SFP) più interfaccia di gestione dedicata.
• Funzionalità di sicurezza: secure boot, dati utente crittografati e firmware firmato.
• Server NTP con capacità oltre 10.000 richieste NTP/SNTP al secondo.
• Ricevitore GNSS multiconstellazione integrato (GPS, Galileo, GLONASS, BeiDou, SBAS) per maggiore accuratezza e disponibilità.
• Modalità boundary clock per collegare più domini temporali.
• Opzioni oscillatore (TCXO / OCXO / Rubidio) per migliorare le prestazioni in holdover.
• Uscite temporali legacy (IRIG, ToD, DCF, impulso, frequenza) e marcatura eventi per integrazione con sistemi legacy.
• Monitoraggio e gestione completa tramite MOBA-NMS.

Caratteristiche tecniche (panoramica funzionale)

• Oscillatore: opzioni TCXO / OCXO / Rubidio.
• Interfacce di rete: 4x 100/1000BaseT (LAN 1–4) o 4x SFP; più 1x 100/1000BaseT (LAN 5) per la gestione.
• Capacità di rete: grandmaster PTP / master SyncE; server NTP v4/v3 e SNTP; supporto IPv4/IPv6; link aggregation (IEEE 802.3ad) su LAN 2 & 3; VLAN (802.1Q, 802.1p); routing statico; IGMP/multicast.
• Ingressi di riferimento: RF GNSS (ricevitore interno a 92 canali), 2x ingressi PTP slave, loop DCF, 2x F-IN (1 PPS, 10 MHz, 2.048 MHz).
• Uscite di riferimento (rete): PTP su LAN 1–4 (E2E, P2P, 1-step/2-step, multicast, layer 2, IPv4/IPv6); SyncE/ESMC; modalità server NTP; SNTP; TIME/DAYTIME.
• Uscite di riferimento (non rete): 3–4 uscite impulso/frequenza di precisione (1PPS–10 MHz o IRIG-B), IRIG-B analogico, ToD, RS-422 seriale, interruttori eventi configurabili e timestamp.
• Profili PTP supportati: E2E/P2P (IEEE 1588-2008), Power (IEEE C37.238 / IEC 61850-9-3), Telecom (ITU-T G.8265.1, G.8275.x), AVB/TSN (IEEE 802.1AS).
• Allarmi & notifiche: contatto relè, trap SNMP, avvisi email, LED allarme, Syslog.
• Gestione: compatibilità MOBA-NMS; accesso terminale via USB-C e SSH; SNMP v1/v2c/v3; firmware via SCP/SFTP/USB.
• Sicurezza: secure boot hardware; firmware crittografato/firmato; accesso sicuro (SSH, SCP, SFTP); conforme a IEC 62443-4-2.

Specifiche tecniche

• Dimensioni: 222 x 44 x 222 mm (con kit rack: 483 x 44 x 222 mm, 19", 1U).
• Peso: circa 2,0 kg (variabile in base alla versione).
• Involucro: acciaio verniciato a polvere.
• Grado di protezione: IP20.
• Temperatura di esercizio: -20 a 50 °C.
• Umidità di esercizio: 5–95% UR, senza condensazione.
• Raffreddamento: opzioni attive o passive senza ventola.
• Alimentazione: varia a seconda della versione (vedere documentazione prodotto).
• Omologazioni: CE, UKCA, CB, RoHS, WEEE; EMC: IEC 61850-3, serie IEC 61000; Sicurezza: IEC 62368-1.
• Precisione (tipica): GNSS a interno < ±50 ns; PTP a interno < ±50 ns; dettagli delle uscite in documentazione.
